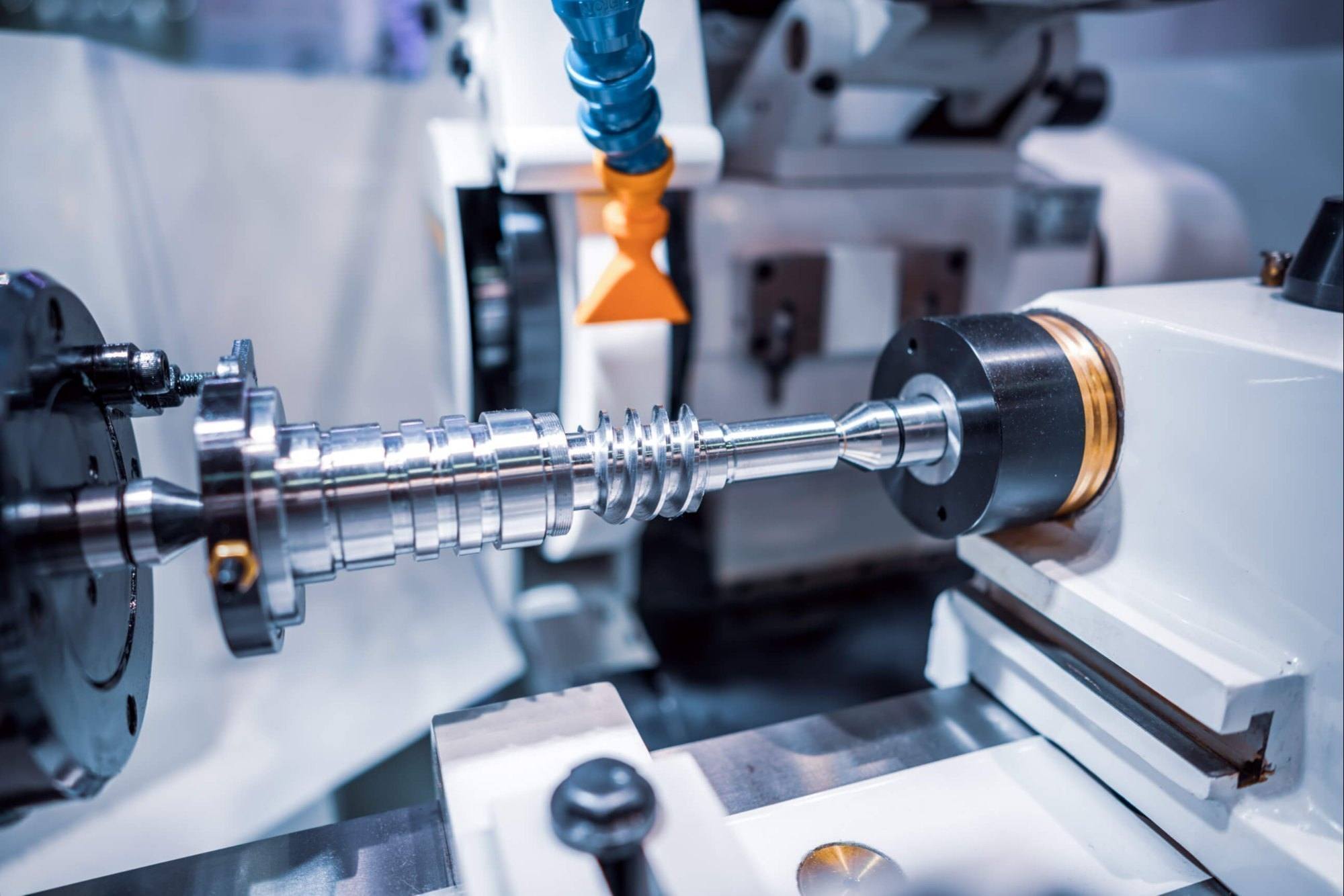

Tecnologia CNC de torneamento e fresamento para fabricação de eixos industriais

Máquinas industriais, transmissões automotivas, atuadores aeroespaciais e robótica dependem de eixos de precisão que exigem níveis sem precedentes de exatidão dimensional, integridade estrutural e eficiência de produção. Os projetos de engenharia modernos apresentam cada vez mais geometrias complexas — como mancais excêntricos, passagens de óleo perfuradas transversalmente, dentes estriados e chavetas — em um único componente de eixo, impulsionando a indústria em direção a tecnologias avançadas. Fabricação de eixos CNC soluções.

Evolução da usinagem convencional para a integração de torneamento e fresamento

A transição de linhas de produção tradicionais com múltiplas máquinas para centros integrados de multitarefa representa um avanço crucial na usinagem de eixos de precisão.

Visão geral dos desafios da usinagem convencional de eixos

Antigamente, fabricar um eixo industrial complexo significava movimentar a peça por diversas máquinas, uma após a outra. Uma barra inicial era torneada grosseiramente em um torno CNC padrão, depois as chavetas eram fresadas em um centro de usinagem vertical, os furos radiais eram perfurados em uma máquina separada e, finalmente, retificada em uma retificadora cilíndrica para atingir as tolerâncias exigidas. Essa antiga abordagem acarretava diversos problemas na fabricação de eixos industriais.

• Erros cumulativos de fixação: A fixação repetida em máquinas diferentes causou erros de posicionamento. Isso dificultou manter a concentricidade e o desvio radial do eixo dentro de limites rigorosos.
• Estoque em processo inflado: Peças em processo acumuladas entre as estações. Isso aumentava o tempo de espera, ocupava mais espaço e prolongava o tempo do ciclo de usinagem.
• Aumento do risco de manuseio: A movimentação de peças acabadas entre diferentes configurações aumentou a probabilidade de arranhões ou amassados ​​nas superfícies.

Introdução da CNC Rejin e atualização de capacidade moderna

Para resolver esses problemas, Rejin CNC A Rejin CNC adicionou usinagem CNC de 5 eixos e centros de torneamento e fresamento ao seu principal trabalho de fabricação OEM. A empresa possui as certificações ISO 9001:2015 e IATF 16949. A Rejin CNC opera uma unidade fabril completa em Dongguan, China. Com modernas máquinas multifuncionais para usinagem CNC de eixos e linhas automatizadas de anodização e acabamento superficial, ela oferece soluções completas de fabricação. Essas soluções abrangem desde prototipagem rápida até usinagem de eixos em alto volume para compradores em mais de 150 países.

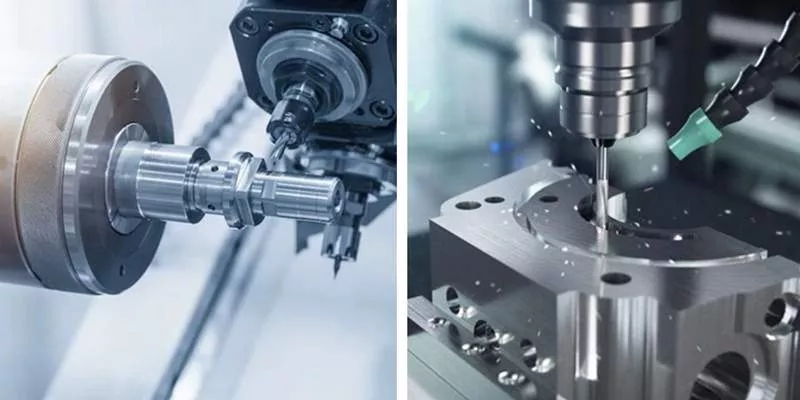

Principais vantagens operacionais: torneamento, fresamento e rosqueamento simultâneos.

A usinagem CNC moderna de torneamento e fresamento combina a dinâmica de corte rotacional de um torno de alta velocidade com a capacidade de fresamento multieixos de um centro de usinagem.

Consolidação de processos por meio da integração de ferramentas em tempo real

No coração mecânico da tecnologia de usinagem de torneamento e fresamento está a integração de fusos principais de alto torque, subfusos e torres de ferramentas acionadas capazes de movimento contínuo em múltiplos eixos (incluindo os eixos de rotação X, Y, Z, C e A/B). Em vez de tratar o torneamento e o fresamento como etapas de fabricação separadas, os centros de torneamento e fresamento CNC executam ambas as operações simultaneamente ou sequencialmente dentro de um único envelope de fixação, estabelecendo uma verdadeira usinagem em uma única configuração.

Critérios de decisão em engenharia para seleção de processos

Os engenheiros que avaliam processos de fabricação devem estabelecer critérios de decisão claros ao selecionar a configuração ideal de máquinas para usinagem de eixos personalizados:

• Limiares de Complexidade Geométrica: Eixos cilíndricos simples com diâmetros escalonados continuam sendo economicamente viáveis ​​em tornos CNC padrão de 2 eixos. No entanto, quando um projeto de eixo incorpora furos de lubrificação angulares, superfícies planas descentradas, ranhuras helicoidais ou chavetas transversais, máquina CNC de 5 eixos A integração de torneamento e fresamento torna-se tecnicamente superior ao eliminar completamente as operações de fresamento secundárias.
• Tamanho do lote e viabilidade de configuração: Para prototipagem rápida (de 1 a 10 unidades), a usinagem CNC de torneamento e fresamento reduz o tempo total de produção de semanas para 3 a 5 dias úteis, eliminando a necessidade de projeto e fabricação de múltiplos dispositivos de fixação. Para lotes de produção de médio a alto volume (de 500 a mais de 20.000 unidades por mês), a consolidação do processo minimiza os custos de mão de obra e maximiza as taxas de utilização da máquina.
• Adaptabilidade de Materiais e Rigidez das Ferramentas: Utilizando plataformas de máquinas de alta qualidade de líderes do setor como Mazak e DMG MORI, a Rejin CNC se destaca na fabricação de eixos CNC usando um amplo espectro de metais de engenharia desafiadores — incluindo aços inoxidáveis ​​SUS304/SUS316, aços-liga 42CrMo, ligas de alumínio 6061/7075, titânio e latão — garantindo evacuação ideal de cavacos e vida útil prolongada da ferramenta sob cargas de corte pesadas.

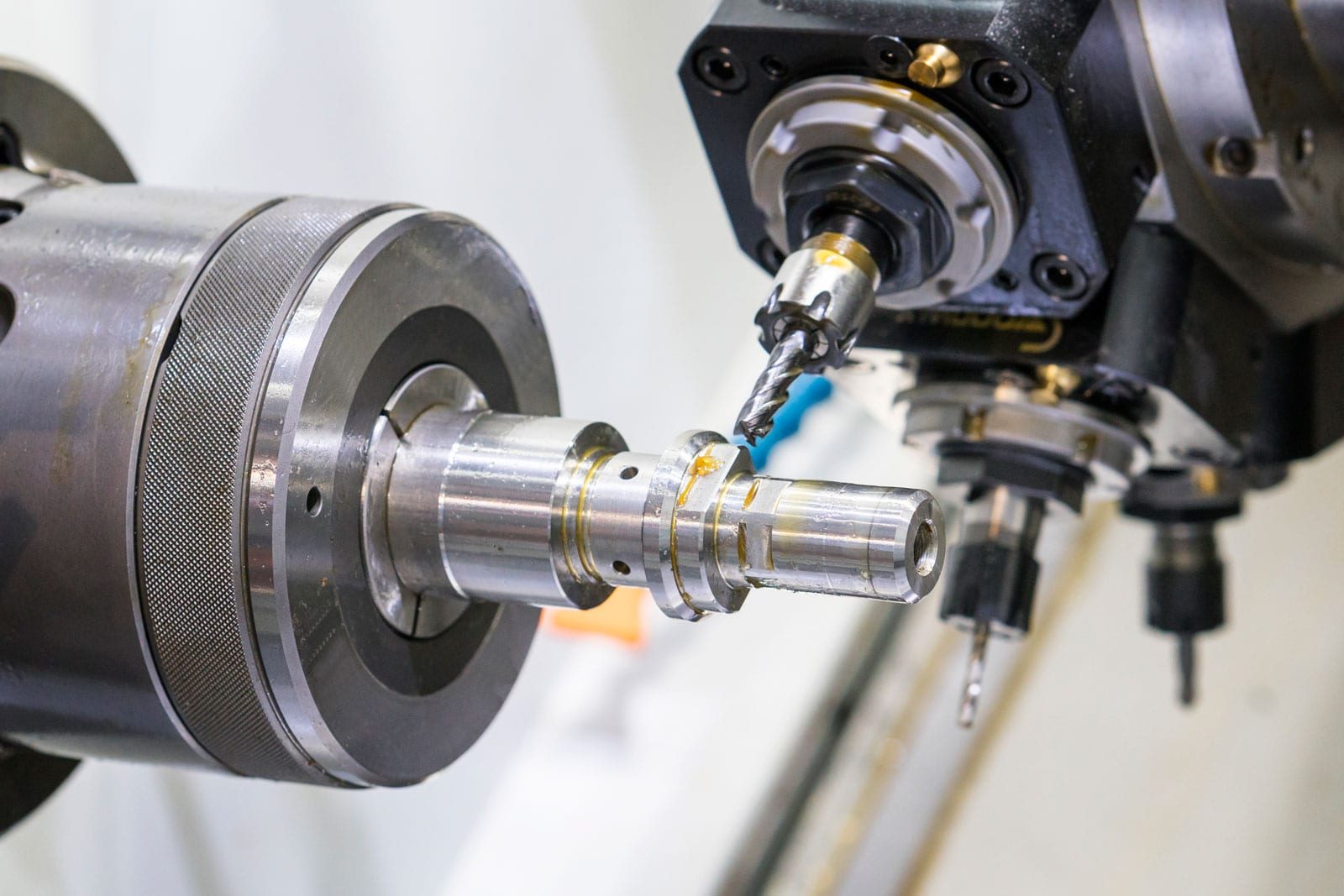

Melhorias na concentricidade e na precisão posicional

Manter tolerâncias geométricas rigorosas ao longo de todo o comprimento de um eixo industrial é essencial para evitar vibrações mecânicas, desgaste prematuro dos rolamentos e falhas operacionais, tornando a precisão na usinagem do eixo um objetivo primordial.

Eliminação de desvios e erros de empilhamento na refixação

Em equipamentos rotativos, a concentricidade do eixo, o desvio radial e o alinhamento cilíndrico determinam a transmissão suave do torque e a longevidade operacional. Quando os eixos são usinados em múltiplas configurações, as discrepâncias de posicionamento naturalmente se acumulam. A usinagem em uma única configuração por meio de centros de torneamento e fresamento altera fundamentalmente esse paradigma de precisão, usinando todas as características principais sob um único sistema de coordenadas de referência.

• Eliminação da deriva de reposicionamento: A usinagem dos mancais principais, superfícies de vedação, estrias e ranhuras dos anéis de retenção em uma única configuração contínua garante que os eixos de rotação permaneçam perfeitamente alinhados. A Rejin CNC atinge rotineiramente alta precisão na usinagem de eixos, mantendo as tolerâncias de excentricidade radial e concentricidade do eixo em ≤ 0,01 mm em eixos industriais de precisão.
• Precisão angular nos eixos Y e C: O controle do fuso do eixo C proporciona indexação rotacional precisa em incrementos de frações de grau, enquanto o curso completo do eixo Y permite fresamento descentrado e recortes de chaveta com desvio angular zero em relação ao centro do eixo.

Protocolos de Verificação Metrológica e Garantia de Qualidade

A usinagem de eixos CNC de precisão deve ser verificada por meio de metrologia rigorosa. A Rejin CNC aplica protocolos rígidos de garantia de qualidade em todas as etapas:

• Controle de Qualidade Interno: Inclui Inspeção da Primeira Peça (FAI) com relatórios FAIR completos, verificações dimensionais em processo por CMM (Máquina de Medição por Coordenadas), medição de perfil óptico e certificação de materiais. Essa abordagem sistemática garante que a produção esteja sempre alinhada às especificações CAD do cliente.

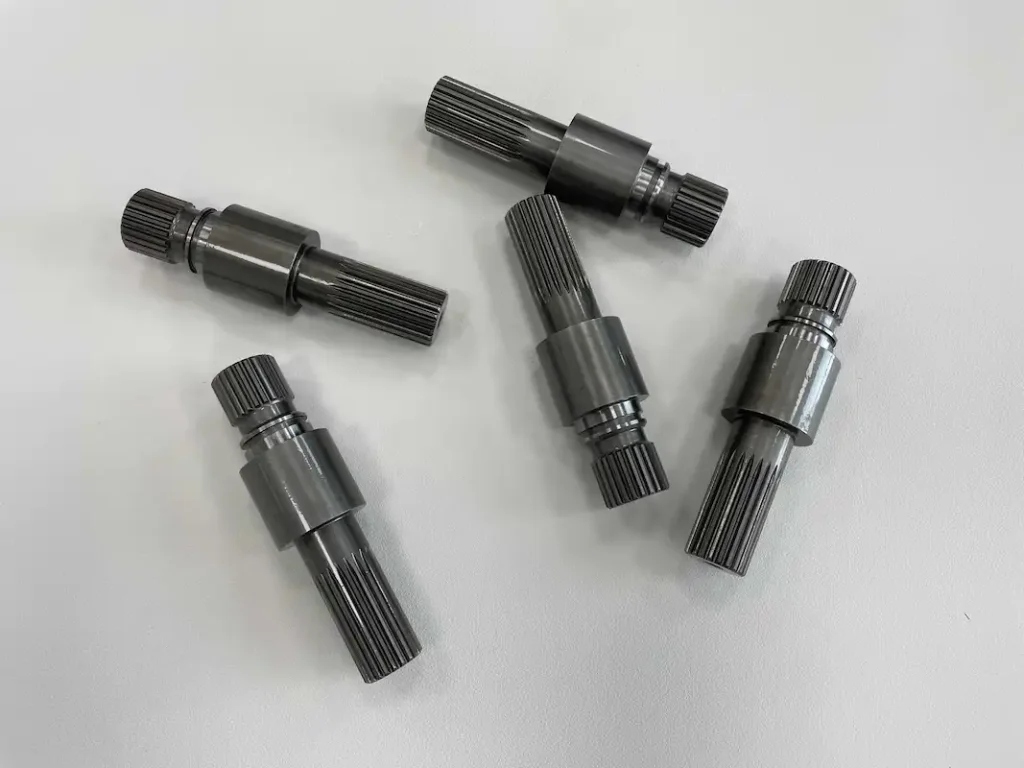

Benefícios de custo e escalabilidade operacional para produção em alto volume

Embora o investimento inicial em equipamentos de usinagem CNC de torneamento e fresamento multieixos seja substancial, a economia total no custo unitário obtida durante a usinagem de eixos em alto volume é decisiva.

Redução do tempo de ciclo e dos custos indiretos

Ao otimizar as operações, reduzir a intervenção manual e acelerar a produção, a usinagem CNC integrada de torneamento e fresamento oferece vantagens financeiras e logísticas significativas para os gerentes de compras de OEMs:

• Redução drástica do tempo de ciclo: A eliminação de ajustes intermediários e transferências manuais de peças reduz drasticamente o tempo total do ciclo de usinagem em 40% a 60%. Centros de usinagem com ferramentas acionadas, equipados com trocadores automáticos de ferramentas (ATC), executam torneamento, fresamento frontal, furação lateral e rosqueamento de forma integrada, reduzindo significativamente o tempo de produção das unidades.
• Redução de custos com mão de obra e ferramentas: Operar uma única célula de usinagem automatizada de torneamento e fresamento requer menos operadores de máquina em comparação com o gerenciamento de três máquinas tradicionais separadas. Além disso, trajetórias de corte otimizadas reduzem o desgaste da ferramenta e as taxas de refugo na fabricação industrial de eixos.

Estudo de caso de cliente anonimizado e linhas de base de capacidade

Para demonstrar a escalabilidade comercial concreta na usinagem de eixos de precisão, considere a execução recente de um projeto OEM no mundo real:

• Caso de Sucesso Comprovado em Alto Volume: Um dos principais fornecedores automotivos europeus de nível 1 firmou parceria com a Rejin CNC para produzir eixos de conexão de transmissão personalizados em aço inoxidável para sistemas de fluidos e transmissão de veículos. Anteriormente, o cliente enfrentava um prazo de 12 dias para revisões de amostras e sofria com uma taxa de defeitos de 3,5% devido a problemas de excentricidade de rosca em diversos fornecedores. A Rejin CNC implementou uma estratégia de usinagem CNC de 5 eixos com torneamento e fresamento, reduzindo o prazo de entrega de amostras para apenas 5 dias úteis, estabelecendo uma taxa de aprovação dimensional estável superior a 99,5% e escalando a usinagem de eixos em alto volume para mais de 20.000 unidades mensais, sem atrasos nas entregas, ao longo de um período de 3 anos.
• Limiares de Pedido Flexíveis: Para atender aos diversos ciclos de vida dos clientes, a Rejin CNC oferece Quantidade Mínima de Pedido (QMP) zero (1 unidade) para prototipagem rápida e verificação inicial de DFM (Design para Manufaturabilidade), enquanto escala perfeitamente para suportar pedidos recorrentes de milhares de unidades para usinagem de eixos personalizados.

Conclusão: Simplificando o fornecimento de eixos de precisão

Os equipamentos industriais modernos precisam de peças que ofereçam alta precisão, resistência e bom custo-benefício. A usinagem CNC de torneamento e fresamento atende a essas necessidades, combinando torneamento, fresamento e furação multieixos em uma única configuração.

Vantagem de fabricação de fonte única CNC da Rejin

A Rejin CNC possui as certificações ISO 9001 e IATF 16949, consolidando-se como uma parceira confiável na fabricação de eixos CNC. A empresa conta com mais de vinte anos de experiência em usinagem e utiliza modernas máquinas multieixos com ferramentas acionadas. Todo o acabamento superficial é realizado internamente, incluindo anodização, jateamento de areia, galvanoplastia e marcação a laser. Essa abordagem elimina etapas adicionais de fornecedores, reduz o tempo do ciclo de usinagem e mantém a precisão da usinagem de eixos em nível micrométrico. Dessa forma, compradores OEM globais obtêm uma opção de fornecedor único para a fabricação de eixos industriais.

Pronto para melhorar a fabricação de seus componentes e reduzir os prazos de produção? Envie seus desenhos CAD 2D/3D para a Rejin CNC hoje mesmo. Para receber uma análise de viabilidade DFM gratuita e um orçamento formal em até 24 horas.

FAQ

P: Quais características geométricas específicas indicam que um eixo deve ser fabricado em um centro de torneamento e fresamento em vez de um torno CNC padrão?

A: Eixos com furos radiais, chavetas descentradas, superfícies planas, roscas transversais ou perfis de engrenagens helicoidais se beneficiam da usinagem por torneamento e fresamento, bem como da usinagem CNC de torneamento e fresamento. Esses recursos são finalizados em uma única configuração. Não é necessário o uso de uma fresadora secundária.

P: Como o processo de torneamento e fresamento em configuração única melhora diretamente a concentricidade do eixo e o desvio radial?

A: Os assentos dos mancais, os diâmetros dos munhões e os rasgos de chaveta são usinados em um único ciclo de fixação contínuo. A usinagem em uma única configuração elimina os erros de posicionamento decorrentes da refixação. Como resultado, o desvio radial e a concentricidade do eixo permanecem dentro de ≤ 0,01 mm.

P: Que tipo de documentação de qualidade e relatórios de inspeção são normalmente fornecidos para encomendas de eixos personalizados de fabricantes de equipamentos originais (OEM)?

A: Os pacotes de qualidade padrão para usinagem de eixos personalizados incluem relatórios de Inspeção da Primeira Peça (FAIR), certificados de teste de matéria-prima, registros de inspeção dimensional completa por CMM e arquivos de verificação de rugosidade superficial para garantir total rastreabilidade e conformidade.

P: Qual é o prazo típico de transição da prototipagem rápida para a produção em massa de eixos personalizados?

A: Normalmente, as amostras de protótipos rápidos para usinagem de eixos de precisão são entregues em 3 a 5 dias úteis após a aprovação do DFM (Design for Manufacturing), enquanto os pedidos de usinagem de eixos em grande volume (de 500 a mais de 20.000 unidades) geralmente exigem de 2 a 4 semanas, dependendo dos requisitos de acabamento superficial.
