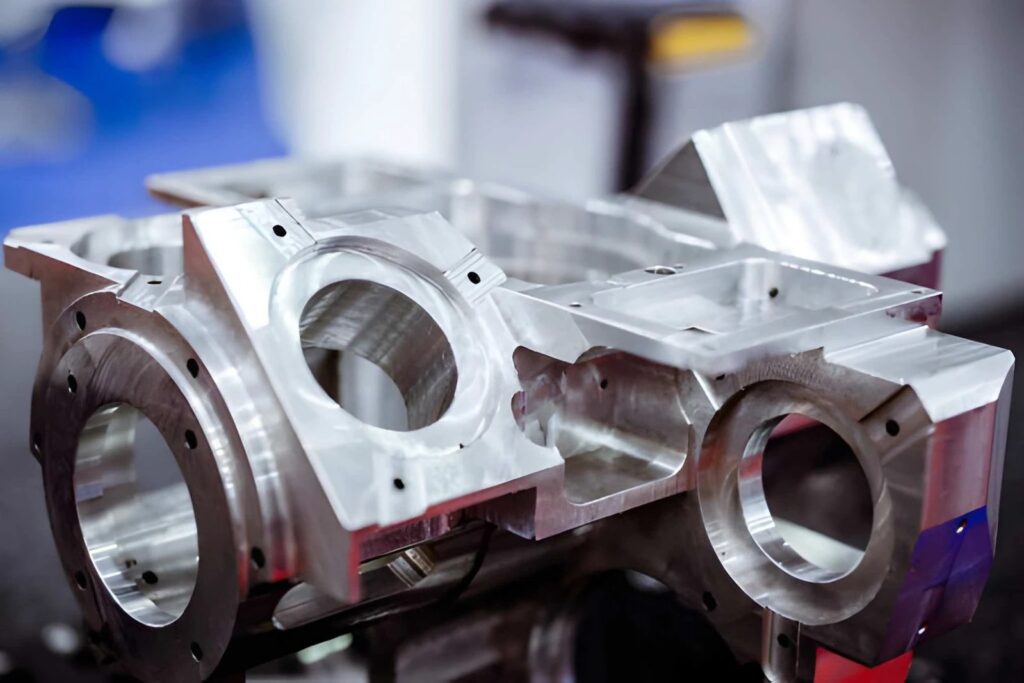

Como a usinagem CNC de 5 eixos reduz os prazos de entrega de componentes OEM

No competitivo mundo industrial atual, a rapidez na chegada de peças de alta precisão ao mercado pode determinar o sucesso ou o fracasso de uma linha de produtos. Fabricantes de conectores para transferência de fluidos automotivos, estruturas para drones ou gabinetes eletroacústicos de alta qualidade enfrentam um problema comum: a usinagem CNC com geometrias complexas frequentemente resulta em longos prazos de produção. Configurações mais antigas de 3 e 4 eixos geram atrasos devido à necessidade de múltiplas etapas de reposicionamento, alinhamentos complexos e muita intervenção manual.

Para evitar esses problemas, muitos compradores globais agora optam pela usinagem CNC de 5 eixos. Essa abordagem corta em vários eixos simultaneamente em uma única configuração. A usinagem de 5 eixos para peças complexas elimina trocas extras de dispositivos de fixação e melhora a precisão. Também reduz o tempo total de produção de semanas para dias. Rejin CNC Atua como um fabricante confiável de usinagem CNC de 5 eixos. A empresa utiliza ferramentas multieixos de precisão e produção totalmente interna. Isso ajuda marcas OEM globais a converter peças complexas usinadas em CNC e projetos CAD em componentes metálicos prontos com rapidez e precisão.

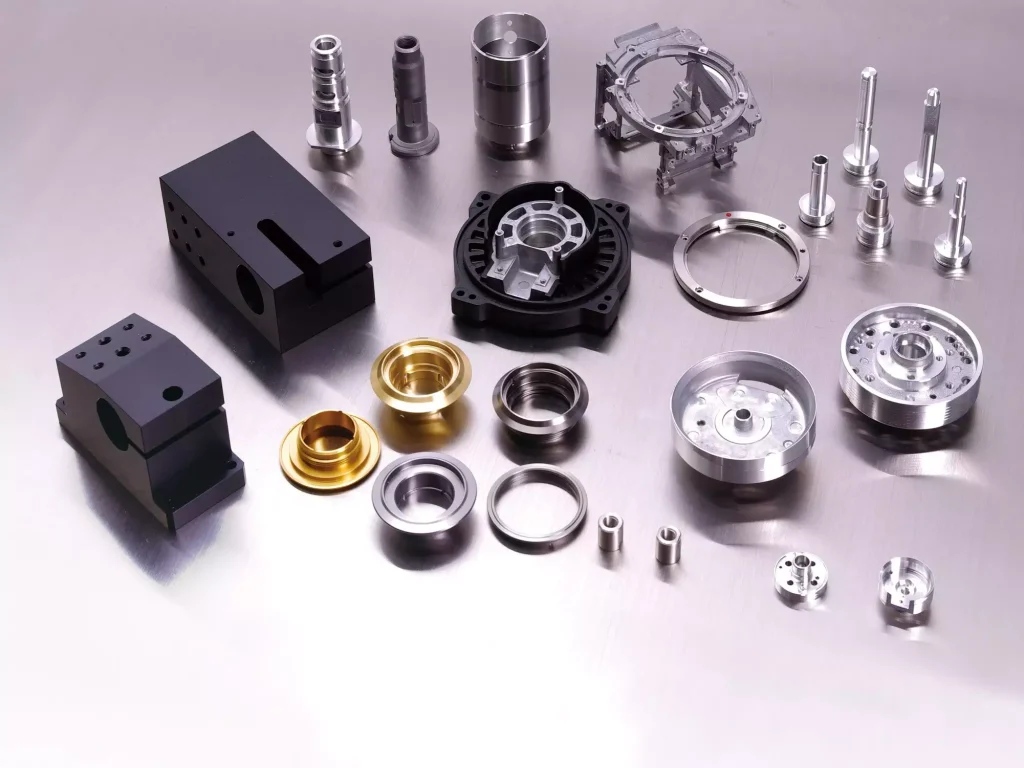

O gargalo da engenharia: por que a usinagem tradicional atrasa os cronogramas de produção dos fabricantes de equipamentos originais (OEMs).

Ao avaliar peças metálicas complexas de fabricantes de equipamentos originais (OEMs) com ângulos compostos, cavidades profundas ou curvas orgânicas de forma livre, as máquinas-ferramenta CNC convencionais de 3 ou 4 eixos rapidamente atingem suas limitações práticas. Compreender como reduzir o tempo de produção em usinagem CNC exige a análise desses atrasos sistêmicos, o que é essencial para as equipes de engenharia e compras que buscam otimizar a eficiência da cadeia de suprimentos e alcançar um tempo de lançamento no mercado mais rápido.

O erro cumulativo e os custos indiretos de mão de obra da reinstalação múltipla de dispositivos

Ao usinar um componente complexo de 6 lados em uma fresadora de 3 eixos, os operadores precisam soltar, reorientar e fixar novamente a peça manualmente em quase todas as faces individualmente.

• Riscos de acúmulo de tolerâncias: A constante refixação e o reposicionamento manual introduzem potenciais erros de alinhamento de referência, tornando extremamente difícil manter tolerâncias de posição rigorosas entre as características (por exemplo, manter a concentricidade dentro de ±0,01 mm).
• Aumento dos custos indiretos de mão de obra: Os operadores de máquinas gastam mais tempo alinhando dispositivos e medindo cortes de teste do que o fuso gasta removendo material ativamente, elevando os custos unitários de mão de obra.
• Maiores taxas de refugo: A fixação manual repetida aumenta a probabilidade de erro humano, levando a taxas de defeito mais elevadas durante a fase de protótipo e nos primeiros lotes de produção.

Gargalos de produção em fluxos de trabalho de fabricação em múltiplos estágios

O processamento convencional com múltiplas configurações fragmenta o fluxo de trabalho na fábrica e complica o planejamento da produção em pedidos com várias peças, aumentando o tempo total de usinagem CNC.

• Acumulação de tempo de espera: As peças ficam em fila entre diferentes etapas de usinagem, adicionando dias ou até semanas de tempo ocioso ao cronograma total do projeto.
• Dependências de ferramentas dedicadas: A fabricação de peças metálicas complexas para OEMs geralmente exige mordentes de torno projetados sob medida ou dispositivos de fixação complexos, o que requer um prazo de entrega para a fabricação de ferramentas antes mesmo do início da produção das peças.
• Qualidade inconsistente dos lotes: Gerenciar múltiplas configurações em máquinas distintas torna desafiador manter a uniformidade dimensional em volumes de produção de médio a grande porte.

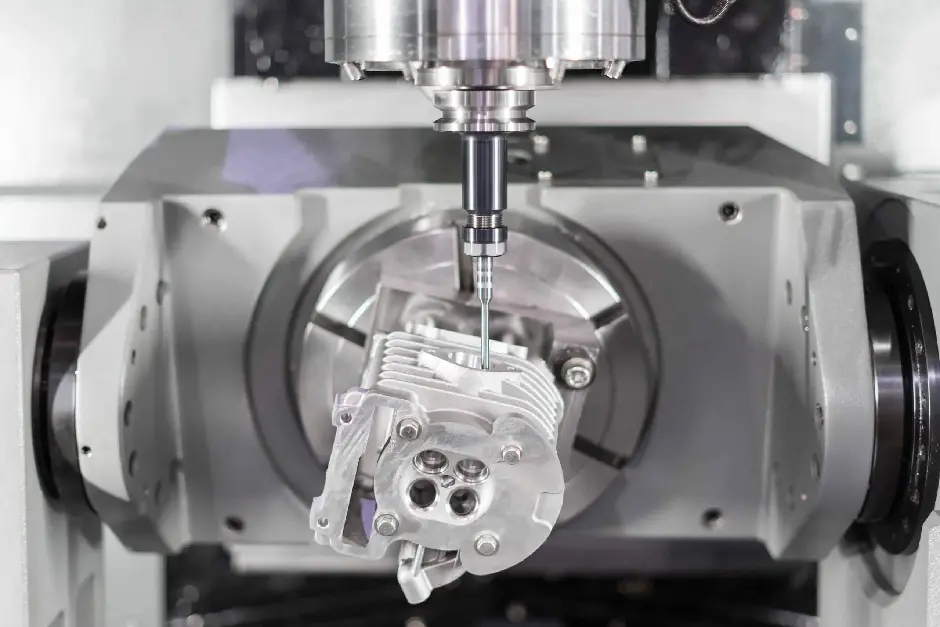

Precisão em configuração única: o mecanismo central para a redução do tempo de produção em 5 eixos.

Simultâneo máquina CNC de 5 eixos Transforma a mecânica da usinagem CNC OEM adicionando dois eixos de rotação (normalmente A e C) aos eixos lineares padrão X, Y e Z. Isso permite que a ferramenta de corte se aproxime da peça de trabalho a partir de praticamente qualquer orientação em uma única operação contínua.

Eliminação de trocas de dispositivos de fixação por meio de movimento simultâneo em múltiplos eixos.

A principal vantagem da tecnologia de 5 eixos em termos de economia de tempo é a capacidade de usinagem CNC em uma única configuração, que processa geometrias multifacetadas sem intervenção manual, reduzindo as configurações da máquina CNC.

• Execução completa da geometria: furos angulares complexos, canais rebaixados e chanfros compostos são usinados em uma única sequência de programa contínua.
• Eliminação de Deslocamentos de Referência: Como a peça nunca sai de sua placa de fixação principal, as referências de datum permanecem absolutas, mantendo facilmente tolerâncias dimensionais rigorosas de até ±0,01 mm para peças usinadas em CNC complexas.
• Transição rápida para processos secundários: A eliminação das verificações de configuração intermediárias permite que as peças brutas acabadas sejam encaminhadas diretamente para o acabamento de superfície interno, proporcionando usinagem CNC com prazos de entrega realmente rápidos.

Trajetórias de ferramentas otimizadas e excelência no acabamento superficial

O movimento em 5 eixos faz mais do que apenas configurar o corte. Ele aprimora a própria ação de corte. Isso reduz o tempo de operação do fuso e melhora a qualidade da superfície para usinagem CNC com prazos de entrega rápidos.

• Ferramentas mais curtas: A mesa basculante ou o cabeçote do fuso permitem que a máquina utilize fresas de topo mais curtas. Estas permanecem rígidas e reduzem a vibração e a trepidação.
• Velocidades de corte mais elevadas: Maior rigidez permite avanços mais rápidos e cargas de cavacos mais pesadas. As peças mantêm sua precisão.
• Textura de superfície superior: A ferramenta inclina-se durante o movimento, mantendo o ângulo ideal nas curvas. Produz acabamentos com rugosidade inferior a Ra 0,8 µm diretamente da máquina, reduzindo a necessidade de polimento manual.

Estrutura de Decisão Estratégica: Selecionando Processos e Escalando a Produção de OEMs

Escolher a rota de fabricação correta significa analisar o formato da peça, as tolerâncias rigorosas necessárias, o tipo de material e o tamanho total do lote. Os fabricantes de equipamentos originais (OEMs) precisam equilibrar os custos iniciais de ferramental com o preço por unidade e as metas de velocidade de entrega.

Usinagem CNC versus Estampagem e Fundição de Metais: Vantagens e Desvantagens

Os engenheiros costumam comparar a usinagem CNC subtrativa de fabricantes de equipamentos originais (OEM), a estampagem de metais de alta velocidade ou a fundição de precisão ao passarem de protótipos para produções em grande escala.

• Pontos de Transição de Volume: Lotes pequenos a médios, tipicamente de 1 a 3.000 unidades, tornam a usinagem de 5 eixos para peças complexas a opção mais econômica, pois não há custos com ferramentas fixas. Quando a demanda anual ultrapassa 10.000 a 50.000 unidades para peças de chapa fina, a estampagem de metal de precisão torna-se viável, mesmo com custos iniciais de matriz de US$ 5.000 a US$ 20.000 ou mais.
• Limitações geométricas: Carcaças 3D curvas de paredes espessas ou canais de fluido internos com tolerâncias rigorosas não podem ser estampadas. Isso faz com que a usinagem CNC de geometria complexa seja o principal método.
• Agilidade na prototipagem: Alterar um modelo CAD para prototipagem CNC rápida leva apenas alguns minutos em um software CAM. Ajustar uma matriz de estampagem ou um molde de fundição pode atrasar os prazos em semanas e retardar o lançamento no mercado.

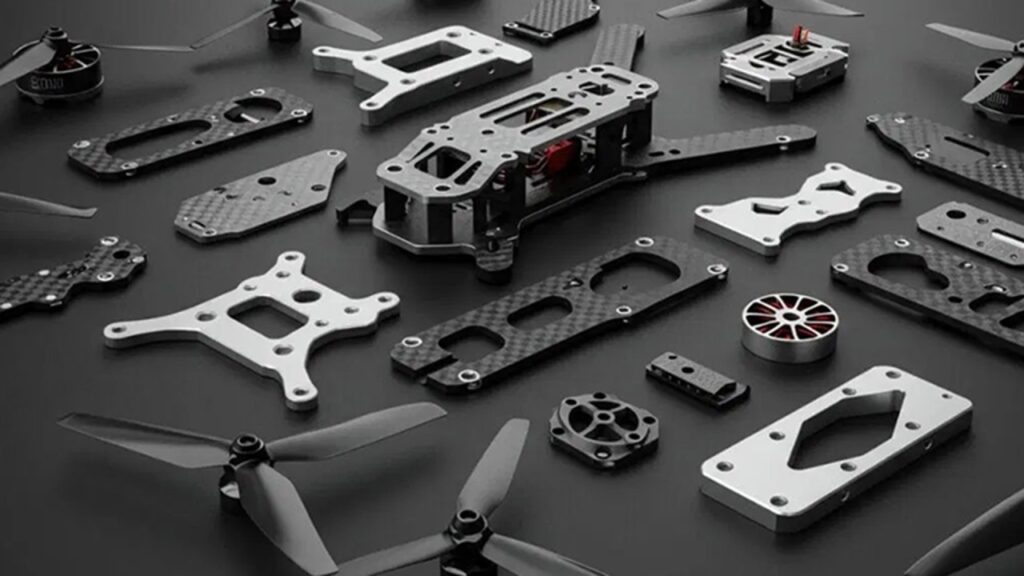

Estudo de caso prático de OEM: Carcaças estruturais para os setores aeroespacial e de drones

Um fabricante europeu de drones necessário estruturas de gimbal de câmera complexas e leves Usinada a partir de alumínio sólido AL7075-T6. A peça apresentava estruturas de paredes finas (1,2 mm), faces de montagem compostas e metas rigorosas de distribuição de peso.

Utilizando centros de usinagem de 5 eixos de alta velocidade (como as plataformas Mazak e DMG MORI), a Rejin CNC concluiu a prototipagem CNC rápida e produziu um lote piloto de 200 peças complexas usinadas em CNC em 5 dias, acelerando o cronograma de testes de voo do cliente em quase três semanas e alcançando um tempo de lançamento no mercado significativamente mais rápido.

Parceria com a Rejin CNC para fabricação OEM de alta precisão

Fundada pelo engenheiro veterano Zhang Yi e com mais de duas décadas de experiência em fabricação de precisão, a Rejin CNC opera como uma fabricante líder de usinagem CNC de 5 eixos com uma cadeia de suprimentos totalmente integrada verticalmente em Dongguan, China. Operando mais de 200 centros de usinagem CNC de alta precisão, linhas de anodização automatizadas e oficinas de chapas metálicas, fornecemos soluções completas de usinagem CNC OEM para clientes em mais de 150 países.

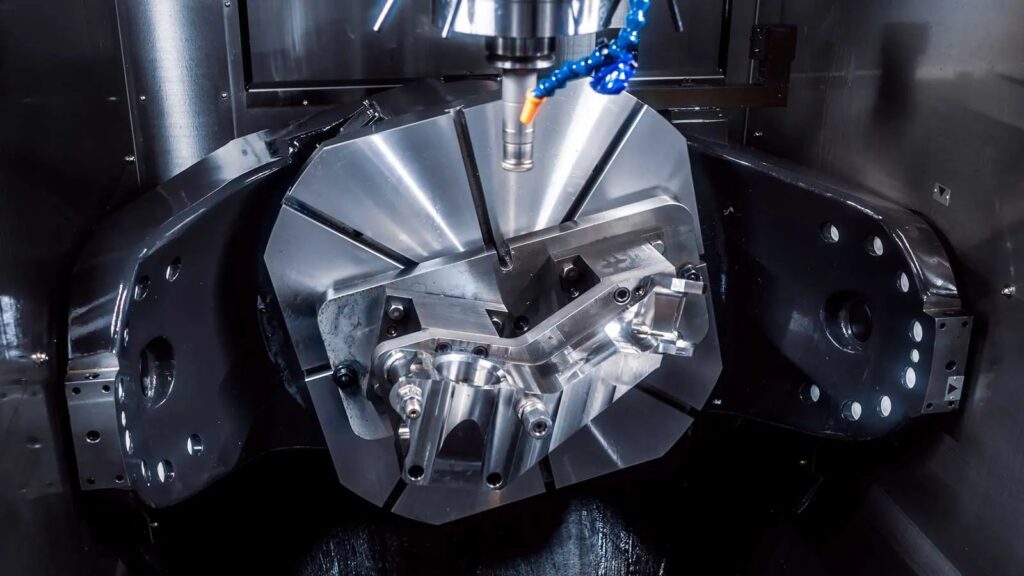

Recursos avançados de equipamentos e padrões de garantia de qualidade

Mantemos padrões rigorosos de controle de qualidade para garantir qualidade consistente em todos os lotes de produção de peças metálicas complexas para fabricantes de equipamentos originais (OEM).

• Equipamentos de primeira linha: Nossas instalações contam com centros de usinagem CNC de 3, 4 e 5 eixos de marcas como Mazak e DMG MORI. Também mantemos tornos CNC de alta precisão em nossas instalações.
• Certificações e Conformidade: Nossas operações possuem a certificação IATF 16949 para gestão da qualidade automotiva, além da ISO 9001:2015. Essas normas garantem rastreabilidade completa dos lotes e controle rigoroso dos processos.
• Verificação Metrológica: Todas as dimensões críticas são verificadas em máquinas de medição por coordenadas (MMC) de alta precisão, projetores de perfil óptico e calibradores de rosca. Relatórios completos de inspeção da primeira peça (FAIR) e certificados de materiais acompanham cada entrega.

Suporte integrado para DFM (Design for Manufacturing) e ciclos de resposta rápidos.

A Rejin CNC preenche a lacuna entre o projeto de engenharia e a produção em massa com custo-benefício, reduzindo significativamente o tempo de entrega da usinagem CNC.

• Feedback DFM em 24 horas: Envie seus desenhos STEP/IGES/PDF e receba uma análise detalhada de fabricabilidade em até 24 horas. A análise identifica possíveis problemas de folga, riscos de cavidades profundas ou preocupações com a espessura da parede antes do início da usinagem.
• Escalabilidade flexível de pedidos: Apoiamos o crescimento do projeto em todas as etapas, desde a prototipagem rápida por CNC (sem restrições de quantidade mínima, prazo de entrega de 3 a 5 dias) até testes de baixo volume e entregas mensais escaláveis ​​em lotes superiores a 100.000 unidades.
• Acabamento interno completo: Fresagem CNC, torneamento, anodização, jateamento de areia, gravação a laser e galvanoplastia são executados sob um único sistema de gestão. Essa abordagem elimina atrasos logísticos de terceiros, reduz o tempo de preparação das máquinas CNC e mantém o controle total da qualidade dos componentes acabados.

Pronto para reduzir os prazos de entrega de seus componentes e otimizar a fabricação de hardware personalizado? Contacte Rejin CNC hoje Envie um e-mail para info@rejincnc.com ou faça o upload dos seus arquivos CAD diretamente para receber uma análise DFM completa e um orçamento competitivo em até 24 horas.

FAQ

P: Que tipos de geometria complexa exigem estritamente usinagem CNC de 5 eixos em vez de fresadoras de 3 eixos?

A: Peças com superfícies curvas contínuas, como rotores de turbinas ou suportes orgânicos para a indústria aeroespacial, exigem usinagem de 5 eixos para peças complexas. Cavidades angulares profundas, padrões de furos compostos e rebaixos em múltiplos lados também requerem esse tipo de usinagem. A ferramenta permanece perpendicular à superfície, evitando dispositivos de fixação personalizados adicionais e o risco de reposicionamento.

P: Como a usinagem CNC de 5 eixos ajuda a reduzir os custos totais de produção para pedidos de OEMs?

A: As taxas horárias para usinagem CNC de 5 eixos são mais altas do que para fresadoras de 3 eixos. No entanto, os custos totais geralmente diminuem para peças metálicas complexas de fabricantes de equipamentos originais (OEM). Elimina-se a necessidade de dispositivos de fixação personalizados. A usinagem CNC de configuração única reduz as configurações e a mão de obra manual em até 80%. Os tempos de ciclo diminuem e o desperdício devido a erros de realinhamento também.

P: Quais são as tolerâncias padrão que a Rejin CNC consegue atingir para componentes OEM de alta precisão?

A: Nossa tolerância padrão de usinagem CNC para OEMs varia de ±0,01 mm a ±0,02 mm. Em peças complexas usinadas por CNC, as tolerâncias críticas podem chegar a ±0,01 mm. Isso depende da geometria da peça, do material (como alumínio, aço inoxidável ou titânio) e das necessidades térmicas.

P: Qual é o prazo de entrega típico para um protótipo rápido personalizado de CNC de 5 eixos em comparação com pedidos em grande volume?

A: Projetos de usinagem CNC com geometria simples a média recebem protótipos rápidos em 3 a 5 dias úteis após a aprovação do CAD e do DFM. Isso permite uma usinagem CNC com prazos de entrega rápidos. Volumes baixos a médios, de 500 a 2.000 peças, são enviados em 2 a 3 semanas. O pós-processamento e o acabamento afetam o cronograma e contribuem para uma chegada mais rápida ao mercado.
