Tornitura CNC per alberi automobilistici personalizzati e elementi di fissaggio di precisione

Nel mondo automobilistico odierno, la costruzione di veicoli elettrici e motori più performanti richiede componenti in grado di resistere a condizioni estreme. La precisione è un requisito imprescindibile, non un optional. CNC di Rejin L'azienda possiede la certificazione IATF 16949 come produttore di lavorazioni meccaniche di precisione. È leader nella produzione di componenti chiave per motori, telai e trasmissioni. Grazie a solide tecniche di tornitura CNC per alberi di trasmissione personalizzati e a rigorosi controlli, questo fornitore affidabile di alberi di trasmissione su misura supporta grandi fornitori e case automobilistiche nella progettazione di nuovi veicoli.

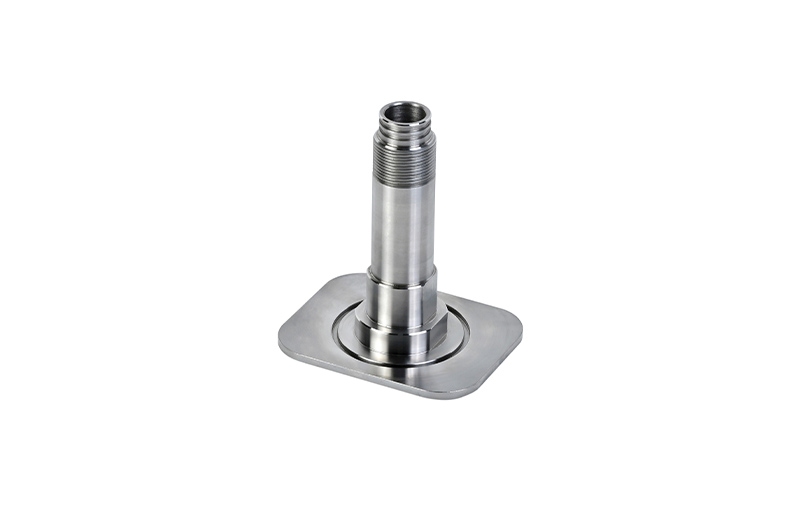

Sfide ingegneristiche nella moderna produzione di alberi di trasmissione per il settore automobilistico

Realizzare alberi di trasmissione e di azionamento significa lavorare con materiali e forme che presentano notevoli difficoltà.

Selezione e stabilità dei materiali

Gli alberi di trasmissione personalizzati per il settore automobilistico spesso utilizzano leghe resistenti come la 42CrMo o la 20CrMnTi per sopportare forze di torsione e sollecitazioni ripetute. Trovare un fornitore di lavorazioni meccaniche per il settore automobilistico che conosca il comportamento di questi metalli durante il trattamento termico è fondamentale per evitare piegature o torsioni durante la lavorazione.

• Lavorazione di leghe ad alta resistenza: la lavorazione della lega 42CrMo richiede utensili di forma particolare e metodi di raffreddamento specifici per controllare il calore e mantenere il metallo resistente senza usurare gli utensili troppo rapidamente.
• Concentricità e bilanciamento: le parti che ruotano ad alta velocità devono avere una rotondità entro 0,01 mm per evitare vibrazioni e danni alla trasmissione nel tempo.
• Requisiti di durezza superficiale: ottenere uno strato esterno duro mantenendo al contempo una buona tenacità interna spesso richiede passaggi aggiuntivi come l'aggiunta di carbonio o un raffreddamento rapido. Questi passaggi influenzano la prima impostazione della tornitura CNC.

Superare la complessità geometrica

Nei nuovi progetti automobilistici, spesso si utilizzano scanalature, filettature e alberi di trasmissione personalizzati con diametri diversi.

• Lavorazione multiprocesso integrata: i nuovi centri di tornitura CNC con utensili motorizzati consentono di fresare, forare e maschiare in un'unica operazione. Ciò riduce gli errori che si accumulano durante il trasferimento dei pezzi tra le macchine.
• Precisione di fori profondi e caratteristiche interne: gli alberi lunghi richiedono supporti e utensili speciali che impediscano le vibrazioni per mantenere le misurazioni entro ±0,01 mm per fori interni e filettature.
• Compensazione della dilatazione termica: nelle grandi produzioni, il calore generato dal taglio modifica le dimensioni. Le macchine di alta qualità utilizzano sensori per regolare il percorso e garantire che ogni lotto di componenti torniti a CNC abbia le stesse dimensioni.

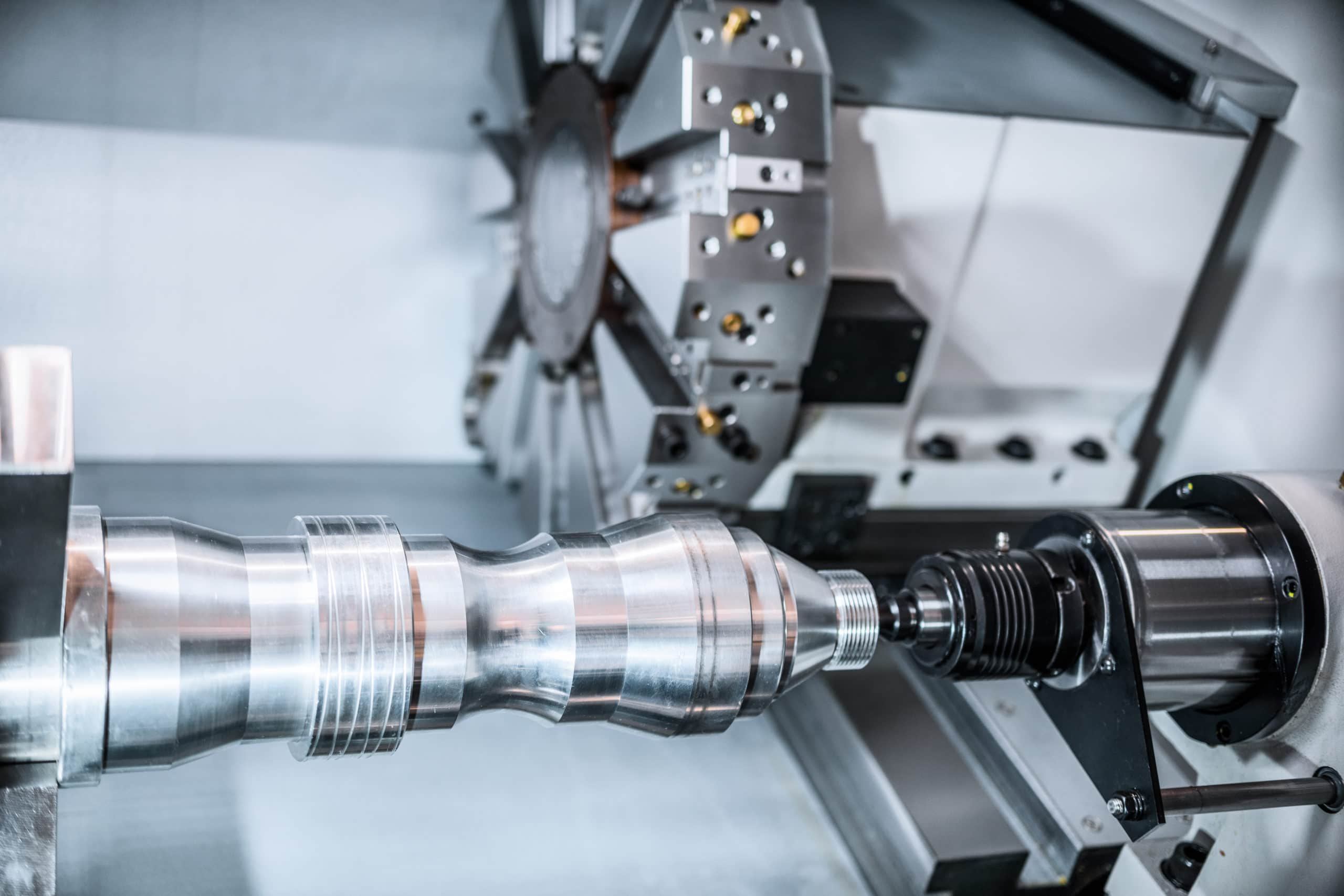

Tornitura CNC avanzata: il cuore della produzione di alberi di alta precisione

tornitura CNC Deve funzionare come una scienza esatta per rispettare le normative dell'industria automobilistica, non limitarsi a tagliare il metallo.

La potenza dei torni a 5 assi e multitasking

Rejin CNC, azienda leader nella produzione di torni CNC, utilizza macchine di alta gamma di Mazak e DMG MORI. Queste macchine consentono di realizzare le forme complesse necessarie per i carter dei motori e i componenti delle trasmissioni destinati al settore delle energie rinnovabili.

• Riduzione dei tempi di ciclo: la lavorazione a cinque assi può ridurre i tempi di lavorazione per carter motore complessi per autoveicoli da 120 minuti a soli 45 minuti. Ciò comporta una notevole riduzione dei costi di acquisto.
• Finitura superficiale eccezionale: la lavorazione CNC per il settore automobilistico raggiunge valori di Ra inferiori a 0,8 μm sulle superfici. Questo è fondamentale per le guarnizioni e i punti in cui i cuscinetti sono sottoposti a forte pressione.
• Gestione automatizzata degli utensili: le macchine con cambio utensile automatico consentono di lavorare pezzi complessi torniti a CNC senza interruzioni significative. Ciò riduce gli errori durante i turni di lavoro prolungati.

Controllo delle tolleranze e affidabilità dei lotti

Risultati costanti sono decisivi per stabilire se gli acquirenti continueranno a collaborare con un fornitore di lavorazioni meccaniche per il settore automobilistico.

• Soglia di precisione di ±0,01 mm: le lavorazioni meccaniche di routine potrebbero consentire spazi più ampi, ma gli alberi di qualità automobilistica spesso richiedono tolleranze strette fino a ±0,01 mm per un accoppiamento perfetto nelle trasmissioni veloci.
• Ispezione in corso di produzione (FAI): un rigoroso controllo del primo campione conferma il corretto funzionamento dell'impianto prima dell'avvio dell'intero lotto.
• Controllo qualità basato sui dati: l'applicazione delle norme IATF 16949 per la tracciabilità garantisce una documentazione completa per ogni lotto di componenti automobilistici di precisione inviati ai clienti.

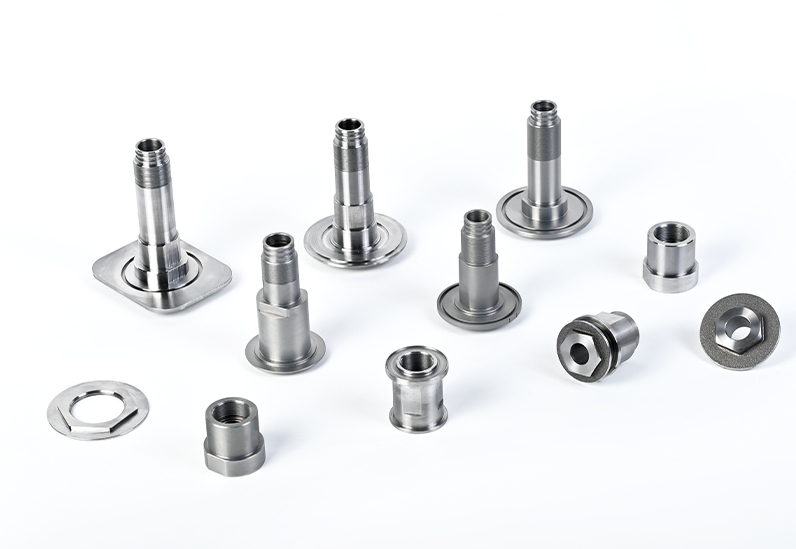

Elementi di fissaggio di precisione: risolvere i problemi critici di tenuta e fissaggio

Precisione fasteners Mantengono tutto integro nelle automobili. Mantengono saldi i sistemi fluidici e le strutture sotto pressione e vibrazioni.

La necessità di filettature di alta precisione

Un bullone difettoso può causare grosse perdite, quindi Rejin CNC presta la massima attenzione a ogni filettatura.

• Dadi e prigionieri torniti a CNC su misura: a differenza dei dispositivi di fissaggio economici formati a freddo, i dispositivi di fissaggio di precisione forniti da un esperto nella produzione di alberi su misura offrono una maggiore precisione della filettatura. Possono utilizzare materiali come l'acciaio inossidabile SUS316 per una maggiore resistenza alla ruggine.
• Integrità della superficie di tenuta: per i componenti a contatto con i fluidi, realizziamo spalle a gradini e basi arrotondate che impediscono le perdite nelle linee di raffreddamento o di alimentazione del carburante.
• Fissaggio con materiali ad alta resistenza: acciai come il 40Cr mantengono la forza di serraggio anche quando i motori si surriscaldano.

Trattamenti superficiali per ambienti aggressivi

I componenti delle auto sono esposti al sale presente sulle strade, all'acqua e a forti sbalzi di temperatura, quindi la finitura della superficie è fondamentale.

• Ossidazione anodica per alluminio: questo trattamento protegge componenti leggeri come telai di biciclette o supporti per batterie di veicoli elettrici, conferendo loro un aspetto gradevole.
• Galvanostegia di precisione: uno strato metallico uniforme, come nichel o zinco, conferisce maggiore resistenza all'usura e una migliore conduttività ai componenti torniti a CNC.
• Rinforzo secondario della superficie: la sabbiatura o la marcatura laser facilitano la marcatura, riducono le tensioni e migliorano l'adesione dei rivestimenti.

Punti decisionali: quando scegliere la tornitura CNC rispetto a metodi alternativi

La scelta del metodo di produzione influisce sui tempi, sui costi e sulle prestazioni dei componenti.

Processo decisionale basato sul volume

I team addetti agli acquisti chiedono spesso quando passare dalla lavorazione CNC per il settore automobilistico alla stampatura o alla tornitura per autoveicoli.

• Punto critico da 1.000 a 10.000 unità: per produzioni inferiori a 5.000 pezzi, la tornitura CNC di alberi per autoveicoli personalizzati costa solitamente meno dell'acquisto di costosi stampi per tranciatura.
• Complessità vs. Costo: i pezzi che richiedono una precisione di ±0,01 mm e caratteristiche angolate si lavorano al meglio con la tornitura CNC, indipendentemente dal numero. Questo evita gli errori derivanti da diverse fasi di stampaggio.
• Prototipazione per iterazioni: durante lo sviluppo, un produttore di componenti di precisione rapido consente di modificare i progetti in 3-7 giorni. I metodi di stampaggio non possono eguagliare questa velocità.

Supporto alla progettazione per la produzione (DFM)

In Rejin CNC, gli ingegneri agiscono come partner fidati nella produzione di componenti di precisione. Perfezionano i progetti prima dell'inizio della produzione.

• Revisione gratuita del disegno DFMAnalizziamo i vostri file CAD per individuare problemi costosi come tolleranze troppo strette su aree semplici o forme interne troppo complesse.
• Consigli sulla sostituzione dei materiali: potremmo suggerire altri metalli che offrono le stesse prestazioni ma costano meno o sono più facili da lavorare, come ad esempio l'acciaio inossidabile trattato al posto delle leghe ad alto contenuto di nichel.
• Integrazione dei processi: piccole modifiche di progettazione che consentono la lavorazione in un'unica fase riducono i costi per singolo pezzo e velocizzano l'intero processo.

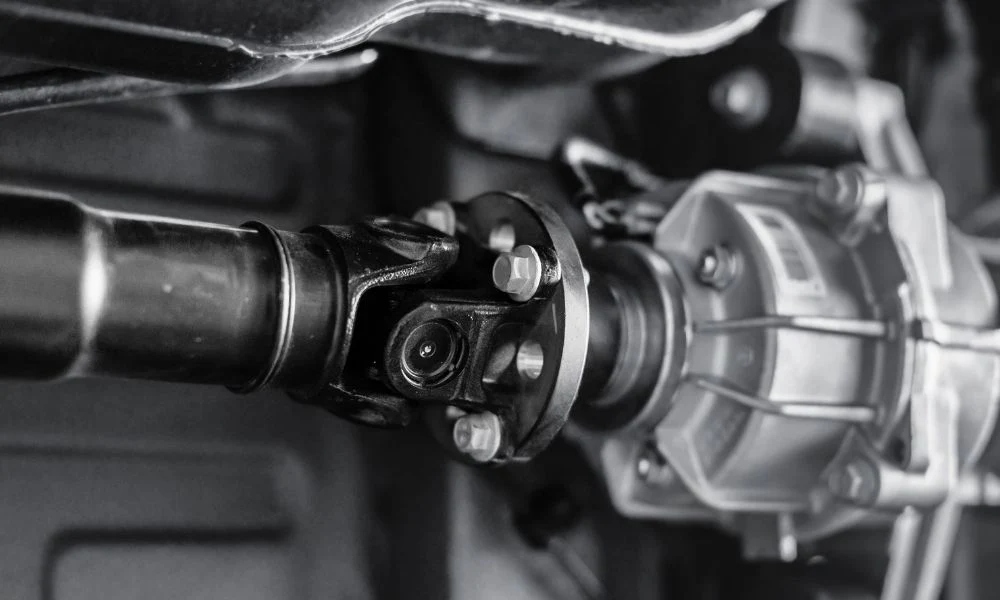

Caso di studio: Affidabilità nella produzione di massa per un fornitore globale di primo livello.

Un progetto realizzato con un fornitore europeo di primo livello dimostra come passiamo dai campioni alle grandi produzioni senza compromettere la qualità.

Panoramica del progetto e sfide

Il cliente necessitava di una boccola in acciaio inossidabile di precisione per un sistema idraulico di veicoli. Era richiesta una buona rotondità e filettature precise per evitare perdite sotto pressione.

• Requisiti di capacità mensile: richiedevano 20.000 pezzi al mese con un tasso di difetti pressoché nullo sulla linea di assemblaggio.
• Successo del prototipo iniziale: le nostre macchine a 5 assi hanno ridotto i tempi di prototipazione dai soliti 12 giorni a 5 giorni.
• Uniformità nella produzione di massa: abbiamo assegnato un responsabile dedicato al progetto e utilizzato speciali torni CNC giapponesi. Ogni lotto ha raggiunto il 99,5% di pezzi conformi per tutte le parti tornite a CNC.

Risultati e partnership a lungo termine

L'intervento ha ridotto i rischi di approvvigionamento per il cliente.

• Nessuna perdita nei test sul campo: i componenti si sono sigillati perfettamente durante i test e hanno ottenuto rapidamente l'approvazione per la produzione in serie.
• Velocità di assemblaggio migliorata: grazie alle filettature chiare, il cliente ha potuto velocizzare l'assemblaggio del 15%.
• Collaborazione in corso in ambito R&S: dopo questo successo, Rejin CNC partecipa ora alle prime fasi di sviluppo dei prossimi modelli di veicoli elettrici del cliente.

Affidati a Rejin CNC per raggiungere l'eccellenza nel settore automobilistico.

Che si tratti di realizzare un nuovo prototipo di trasmissione o di necessitare di un servizio di lavorazione CNC OEM affidabile per grandi produzioni, Rejin CNC mette a disposizione il know-how e le macchine necessarie. Il nostro stabilimento certificato IATF 16949 a Dongguan dispone di oltre 100 macchine utensili moderne pronte ad affrontare anche le lavorazioni più complesse nel settore automobilistico.

Contattaci oggi stesso Per una consulenza DFM gratuita e un preventivo entro 24 ore. Trasformiamo i vostri disegni in componenti robusti e funzionali.

Domande frequenti

D: Perché la certificazione IATF 16949 è fondamentale nella scelta di un fornitore di alberi personalizzati?

A: Questa certificazione significa che il produttore si attiene a rigide norme di qualità pensate per le automobili. Copre la gestione del rischio, la stabilità dei lotti e l'eliminazione dei difetti. Questi aspetti sono importanti per componenti di sicurezza come gli alberi di trasmissione.

D: A quale volume di produzione dovrei passare dalla tornitura CNC allo stampaggio dei metalli per la produzione di elementi di fissaggio per il settore automobilistico?

R: Solitamente, per quantitativi superiori a 20.000-50.000 pezzi e quando la forma lo consente, la stampatura o la formatura a freddo permettono di risparmiare. Tuttavia, per elementi di fissaggio di precisione che richiedono un'accuratezza di ±0,01 mm o filettature interne complesse, la tornitura CNC offre una maggiore affidabilità.

D: In che modo la lavorazione a 5 assi migliora la produzione di componenti per veicoli a energia alternativa (NEV)?

A: I componenti per veicoli elettrici, come gli alloggiamenti dei motori, presentano spesso forme interne curve. La lavorazione a cinque assi permette di completarli in un'unica fase. Questo riduce gli errori di posizionamento e i tempi di produzione fino al 60%, con una conseguente riduzione diretta dei costi di acquisto.

D: Quali sono gli errori di progettazione più comuni nei componenti torniti a CNC per il settore automobilistico?

A: Spesso si impostano tolleranze impossibili, come ±0,001 mm, su superfici semplici, oppure si creano caratteristiche interne che richiedono utensili speciali e costosi. Un buon supporto DFM da parte di un fornitore esperto di lavorazioni meccaniche per il settore automobilistico risolve questi problemi, semplificando la produzione e riducendo i costi.
