Modernes Industriehardware-Design treibt die mechanische Leistungsfähigkeit stetig voran. Konstruktionen erfordern heute engere Toleranzen, leichtere Legierungen und komplexere Innenformen. Ob es sich um Hydraulik-Verteilermodule für die Automobilindustrie, UAV-Strukturrahmen oder hochwertige elektroakustische Gehäuse handelt – die Wahl eines zuverlässigen Anbieters für präzise CNC-Bearbeitung ist entscheidend, um CAD-Zeichnungen in konsistente und fehlerfreie Bauteile umzusetzen. Als erfahrenes Unternehmen für Präzisionsbearbeitung und OEM-CNC-Bearbeitungslieferant bieten wir Ihnen folgende Leistungen: CNC von Rejin Unterstützt globale Erstausrüster (OEMs) bei der Bewältigung dieser technischen Anforderungen durch spezialisierte Komponentenbearbeitung, integrierte Mehrachsentechnologie und strenge Qualitätskontrolle.

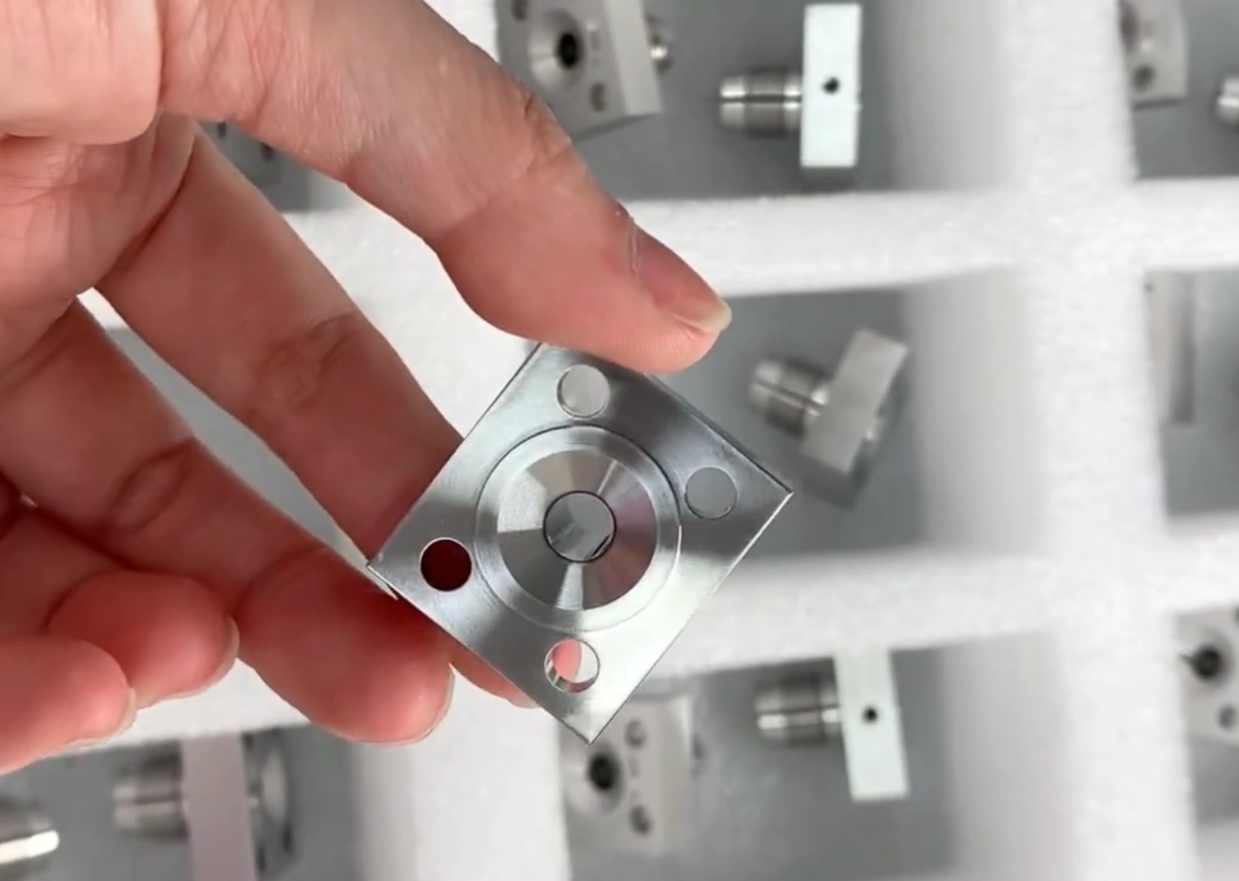

Technische Herausforderungen bei der Fertigung komplexer Bauteile
Beschaffung kundenspezifische mechanische Komponenten Die Bearbeitung detaillierter Konturen erfordert die Auseinandersetzung mit grundlegenden physikalischen und metallurgischen Fragestellungen, lange bevor das erste Werkzeug das Werkstück berührt. Die Kenntnis dieser kritischen Punkte hilft Einkaufsteams zu entscheiden, ob ein CNC-Bearbeitungsunternehmen über echtes technisches Know-how oder lediglich über die nötige Grundausstattung für die kundenspezifische CNC-Bearbeitung verfügt.
Umgang mit engen Toleranzen und Wärmeausdehnung
Die Einhaltung exakter Abmessungen über lange Produktionsläufe hinweg erfordert die Kontrolle von mechanischem Verschleiß und thermischen Veränderungen durch sorgfältige Bearbeitung mit engen Toleranzen.
- Maßabweichungskontrolle: Die Bearbeitung hochpräziser Bauteile mit Toleranzen von ±0,01 mm erfordert klimatisierte Werkstätten. Dadurch wird eine lineare Wärmeausdehnung sowohl im Maschinengehäuse als auch im Metall selbst verhindert.
- Ausrichtung in einer Aufspannung: Das Bewegen komplexer Teile über mehrere Vorrichtungen führt zu kumulativen Bezugsfehlern. Durch den Einsatz von Mehrachsen-Aufspannungen lassen sich die Nachspannvorgänge bei der Fertigung präzisionsgefertigter Bauteile um bis zu 80 % reduzieren.
- Werkzeugdruckmanagement: Hochgeschwindigkeitsschneiden in zähem Edelstahl oder Titan erzeugt lokale Reibungswärme. Dies erfordert eine sorgfältig geplante Kühlmittelzufuhr und einen Werkzeugverschleißausgleich in Echtzeit.
Materialbearbeitbarkeit und strukturelle Integrität dünnwandiger Konstruktionen
Komplexe Gehäuse und Kühlkörper weisen oft dünne Wände auf, die zu Vibrationen oder dauerhaften Verformungen neigen. Dies erfordert besondere Kenntnisse in der komplexen CNC-Bearbeitung.
- Parameter für die Legierungsauswahl: Beim Wechsel zwischen Strukturaluminium (AL6061/7075) und duktilem Kupfer oder Edelstahl (SUS304/316) müssen die Schnittgeschwindigkeiten und die Spanwinkel aufeinander abgestimmt werden.
- Vibrationsdämpfung: Bei der Bearbeitung von Wandstärken unter 1,5 mm sind spezielle Dämpfungsvorrichtungen und sorgfältige Fräsbahnen erforderlich, um Oberflächenschwingungen an hochpräzisen Bauteilen zu vermeiden.
- Spannungsarmglühen: Bei großen Strukturbauteilen sind vor der Bearbeitung Wärmebehandlungen zum Spannungsarmglühen erforderlich. Dadurch wird ein Verzug nach dem Materialabtrag verhindert.
Wichtige Bewertungskriterien für die Auswahl eines Lieferanten für Präzisions-CNC-Bearbeitung
Die Beurteilung potenzieller Fertigungspartner erfordert mehr als nur Marketingmaterialien. Es bedeutet, die tatsächliche Ausrüstung in der Produktionshalle, die Prozesssteuerung und die Grenzen der Kosteneffizienz zu überprüfen.

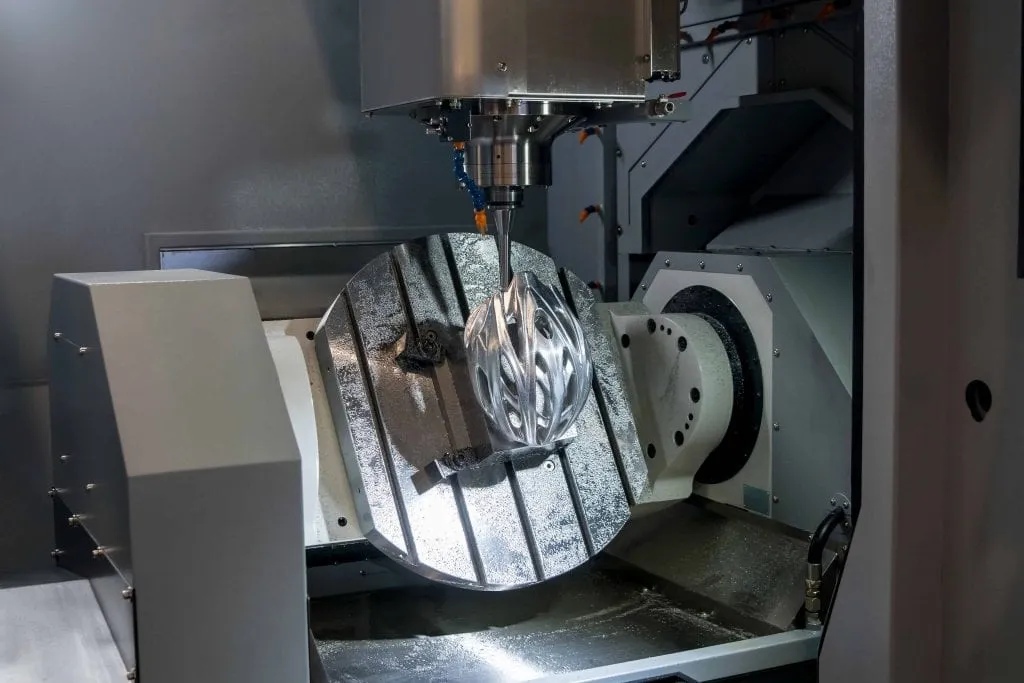

Infrastruktur für die Mehrachsenbearbeitung und fortschrittliche Werkzeuge
Das technische Niveau einer Maschinenwerkstatt entscheidet darüber, wie gut sie komplexe Geometrien per CNC-Bearbeitung bearbeiten kann, ohne an Genauigkeit einzubüßen.
- 5-Achs-Simultankopplung: Fortschrittlich 5-Achs CNC Bearbeitung Zentren ermöglichen eine kontinuierliche Werkzeugausrichtung entlang komplexer 3D-Oberflächenkonturen. Dies unterstützt die hochpräzise Fertigung von Laufrädern, Turbinenschaufeln und gekrümmten Robotergelenkteilen.
- Hochwertige Maschinenhersteller: Vertrauenswürdige Auftragsfertiger setzen auf Premium-Mehrachsenmaschinen wie Mazak und DMG MORI. Dies gewährleistet die Stabilität des Maschinenrahmens und eine präzise Positionierung im Submikrometerbereich während komplexer CNC-Bearbeitungen.
- Drehzentren mit angetriebenen Werkzeugen: Integrierte CNC-Fräs- und Drehzentren führen Plandrehen, Querbohren, Nutfräsen und Gewindeschneiden in einer automatisierten Spannfuttereinrichtung für die spezialisierte Bauteilbearbeitung durch.
Interne vertikale Integration versus Outsourcing-Risiken
Die Vergabe einzelner Prozessschritte an mehrere Drittanbieter birgt für OEM-Käufer das Risiko von Qualitätsmängeln, Oberflächenfehlern und Lieferverzögerungen. Die Wahl eines kompetenten Auftragsfertigers für CNC-Bearbeitung reduziert diese Risiken.
- Einheitliche Prozesssteuerung: Als vertikal integriertes Präzisionsbearbeitungsunternehmen führt Rejin CNC CNC-Fräsen und -Drehen, Oberflächenbehandlungen und die abschließende CMM-Prüfung unter einem einzigen Qualitätsmanagementsystem durch.
- Kontrollierte Oberflächenbearbeitung: Eigene, automatisierte Anlagen zum Anodisieren, Sandstrahlen und Pulverbeschichten beseitigen Transportschäden an den Teilen. Sie gewährleisten zudem eine gleichbleibende Farbwiedergabe innerhalb enger Delta-E-Grenzwerte.
- Zentrale Verantwortlichkeit: Die Zusammenführung aller Produktionsphasen unter einem Dach bedeutet klare Chargenprotokolle und eindeutige Verantwortlichkeiten für jede Dimension der technischen Zeichnung.
Prozessauswahlkriterien: Kundenspezifische CNC-Bearbeitung versus Metallstanzen
Die Entscheidung zwischen kundenspezifischer CNC-Bearbeitung und Blechstanzen hängt hauptsächlich vom Auftragsvolumen, der geometrischen Komplexität und den anfänglichen Investitionskosten ab.
- Bei kleinen bis mittleren Stückzahlen (1.000 bis 3.000 Stück) ist die Zusammenarbeit mit einem Hersteller von kundenspezifischen CNC-Teilen die kostengünstigste Lösung. Es fallen keine hohen Werkzeugkosten an, und schnelle Designänderungen sind möglich.
- Hohe Stückzahlschwelle (10.000+ Einheiten): Präzisionsmetallstanzen wird wirtschaftlicher, wenn hohe anfängliche Werkzeug- und Formkosten auf große Produktionsvolumina verteilt werden können.
- Geometrische Anforderungen an Hybridbauteile: Hochpräzise tiefe Taschen, Innengewinde und Gehäuse mit variabler Wandstärke müssen unabhängig vom Volumen CNC-gefräst werden. Durch Stanzen lassen sich keine dreidimensionalen Volumenstrukturen erzeugen.
Praktische Auswirkungen im Ingenieurwesen und Fallbeispiele
Die wahre Leistungsfähigkeit eines Lieferanten zeigt sich in der nachgewiesenen Praxistauglichkeit unter anspruchsvollen industriellen Anwendungen, bei denen es auf präzisionsgefertigte Bauteile ankommt.
Steckverbinder und Lagerkomponenten für Kfz-Flüssigkeitssysteme
Ein Tier-1-Automobilzulieferer benötigte einen korrosionsbeständigen Flüssigkeitstransferverbinder, der unter kontinuierlichen thermischen und Vibrationszyklen eine langfristige Druckabdichtung gewährleisten konnte.
- Material- und Bearbeitungslösung: Rejin CNC, ein zuverlässiger OEM-Lieferant für CNC-Bearbeitung, fertigte die Bauteile aus Edelstahl SUS304 mithilfe von Mehrachsen-Drehzentren. Abgestufte Dichtungsschultern und konzentrische Befestigungsgewinde wurden in einer Aufspannung integriert.
- Verifizierung und Qualitätskennzahlen: Jede Einheit wurde einer 100%igen Gewindelehrenprüfung und optischen Profilprüfung unterzogen. Dies bestätigte präzise Rundlaufgenauigkeit und enge Fertigungstoleranzen in der gesamten Pilotcharge.
- Produktionsumfang und Übergang: Nachdem bei Feldtests an Fahrzeugen Leckagen an der Druckpassung ausgeschlossen werden konnten, ging das Projekt reibungslos in die langfristige Serienversorgung über, wobei die Liefertermine zu 100 % eingehalten wurden.

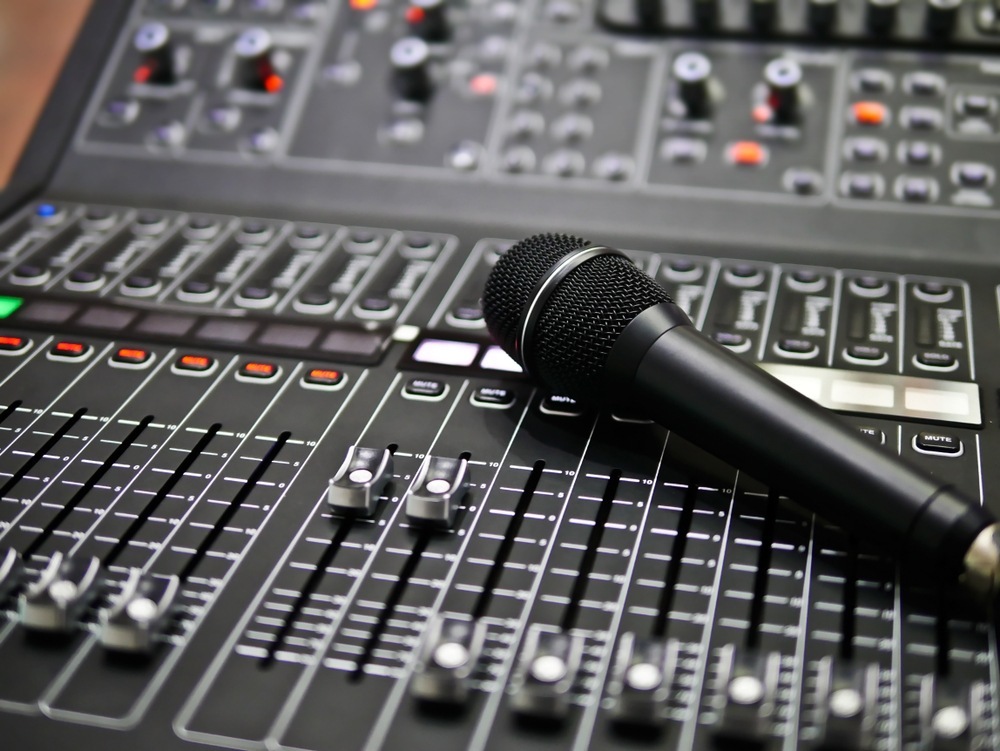

Hochwertige Audio-Hardwaregehäuse und Steuerungsschnittstellen
Eine führende europäische Marke für Audiogeräte wird benötigt Aluminium-Steuergerätegehäuse mit horizontal gebürsteter Textur und farbstabiler Anodisierung für hochwertige Einzelhandelsprodukte.
- Ausführung und Endbearbeitung: Rejin CNC verwendete 6063 Aluminium und führte Präzisionsfräsen durch, gefolgt von automatisiertem horizontalem Bürsten, schwarzer Anodisierung und klarer Lasergravur für die Schnittstellengrafiken.
- Skalierbarkeit der Produktionsmenge: Rejin CNC richtete als spezialisierter Hersteller von kundenspezifischen CNC-Teilen dedizierte Bearbeitungszellen ein, um eine konstante monatliche Produktion von über 20.000 Einheiten zu gewährleisten. Die Farbübereinstimmung der Oberflächen blieb über mehrere Produktionschargen hinweg präzise.
- Auswirkungen auf die Lieferkette: Die Lieferung vollständig fertiger, montagefertiger Gehäuse eliminierte das Risiko von Ausschuss aufgrund kosmetischer Mängel. Dies ermöglichte dem Kunden eine Optimierung seiner Endmontagelinie für Hardware.

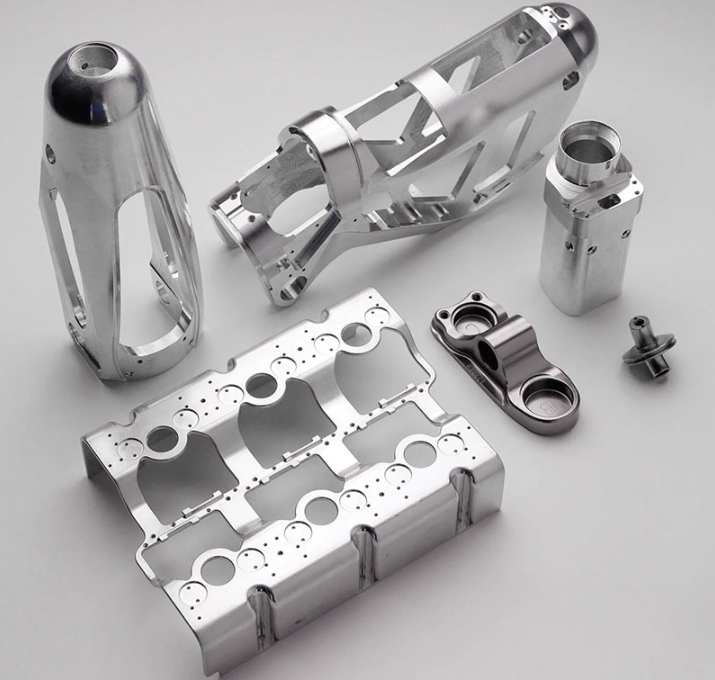

Warum globale OEM-Marken mit Rejin CNC zusammenarbeiten
Rejin CNC mit Hauptsitz in Dongguan betreibt hochpräzise Bearbeitungszentren und automatisierte Oberflächenbehandlungsanlagen. Dank standardisierter Betriebsabläufe, die nach ISO 9001:2015 und IATF 16949 (Automobilindustrie) zertifiziert sind, agieren wir als zuverlässiger Lieferant von Präzisions-CNC-Bearbeitung und als Partner für CNC-Auftragsfertigung für Kunden in über 150 Ländern.
Umfassende DFM-Überprüfung und schnelles Prototyping
Durch die frühzeitige Erkennung von Fertigungsengpässen in der Entwurfsphase werden Projekte vor teuren Zeichnungsänderungen in späteren Phasen geschützt.
- 24 Stunden Feedback zur technischen DFM-MethodeUnser technisches Ingenieurteam prüft alle eingereichten CAD-Dateien auf Wandstärkenbegrenzungen, Werkzeugspielraum und Gewindetiefen. Es unterbreitet praktische Vorschläge zur Kostenreduzierung bei der CNC-Bearbeitung komplexer Geometrien.
- Schnelle Prototypenfertigung: Prototypen von gefrästen, gedrehten oder 5-Achs-CNC-bearbeiteten Teilen werden innerhalb von 3 bis 5 Werktagen fertiggestellt, um eine schnelle Designvalidierung zu unterstützen.
- Nahtlose Skalierbarkeit: Die in der Prototypenphase festgelegten Fertigungsabläufe werden in standardisierten Prozessanweisungen festgehalten, um einen reibungslosen Übergang zur Serienproduktion zu gewährleisten.
Qualitätssicherungsinfrastruktur und Zertifizierungskonformität
Unsere Qualitätskontrollverfahren als führender Hersteller von CNC-Bearbeitungsmaschinen werden durch anerkannte internationale Zertifizierungen und fortschrittliche Geräte zur Dimensionsprüfung unterstützt.
- Automobil- und Qualitätszertifizierungen: Unser Fertigungssystem entspricht strikt den Normen IATF 16949 und ISO 9001. Damit erfüllen wir die anspruchsvollen Anforderungen an die industrielle Rückverfolgbarkeit.
- Vollständiges Inspektionsarchiv: Jede Produktionscharge kann mit einer vollständigen Dokumentation geliefert werden, einschließlich Erstmusterprüfberichten (FAIR), Materialzertifizierungen und CMM-Messdaten für alle hochpräzisen Bauteile.
- Überprüfung auf Mikrometer-Ebene: Koordinatenmessgeräte (KMG), optische Profilprojektoren und Oberflächenrauheitsmessgeräte bestätigen, dass jede kritische Toleranzanforderung erfüllt wird.
Arbeiten Sie mit Rejin CNC bei Ihren komplexen Bauteilprojekten zusammen.
Entwirft Ihr Entwicklungsteam komplexe Hardware, die eine spezialisierte Bauteilbearbeitung, enge Toleranzen, präzise Oberflächengüte und zuverlässige Serienfertigung erfordert? Rejin CNC bietet Ihnen die Ausrüstung und das technische Know-how, um Ihre Designs erfolgreich auf den Markt zu bringen. Laden Sie noch heute Ihre 2D- und 3D-CAD-Zeichnungen hoch und erhalten Sie innerhalb von 24 Stunden eine umfassende DFM-Analyse und ein offizielles Angebot von einem etablierten Anbieter für präzise CNC-Bearbeitung.
- Phone: +86 13790500374
- Email: info@rejincnc.com
FAQ (häufig gestellte Fragen)
F: Welche Konstruktionsdateiformate werden für DFM-Analysen und Angebotserstellung akzeptiert?
A: Wir akzeptieren gängige 3D-CAD-Formate, darunter STEP, STP, IGES und X_T, sowie 2D-PDF- oder DWG-Zeichnungen mit spezifizierten Toleranzen und Oberflächenbeschaffenheitsangaben für die kundenspezifische CNC-Bearbeitung.
F: Wie verbessert die 5-Achs-CNC-Bearbeitung die Qualität im Vergleich zur herkömmlichen 3-Achs-Fräsbearbeitung?
A: Die 5-Achs-CNC-Bearbeitung ermöglicht die Fertigung komplexer, mehrseitiger Geometrien in einer einzigen Spannvorrichtung. Dadurch werden kumulative Positionierungsfehler vermieden, die durch wiederholtes manuelles Nachspannen bei der CNC-Bearbeitung komplexer Geometrien entstehen.
F: Wie lange ist die typische Lieferzeit für kundenspezifische Prototypenteile im Vergleich zur Serienproduktion?
A: CNC-Rapid-Prototypen werden innerhalb von 3 bis 5 Werktagen geliefert. Mittelgroße bis große Serien, die von unserem Präzisionsbearbeitungsunternehmen abgewickelt werden, benötigen in der Regel 2 bis 4 Wochen, abhängig von der Komplexität der Oberflächenbehandlung.
F: Können dünnwandige Aluminiumgehäuse mittels CNC-Bearbeitung verzugsfrei gefertigt werden?
A: Ja. Durch den Einsatz von Hochgeschwindigkeitsbearbeitungsstrategien, speziellen Dämpfungsvorrichtungen und optimierten Werkzeugwegen können dünnwandige Strukturen mit engen Toleranzen bearbeitet werden, ohne dass es bei der Bearbeitung mit engen Toleranzen zu Verzug kommt.
