CNC-Bearbeitungszentrum: Vertikal-Bearbeitungszentrum fräst ein Aluminiumgehäuse
Insight
Design für Automatisierung: CNC-Teile, die in der industriellen Robotik leisten

CNC-Teile für leistungsstarke industrielle Robotik konzipieren

  • CNC-Teile für leistungsstarke industrielle Robotik konzipieren Eren
  • 23rd Juli 2026

CNC-Teile für leistungsstarke industrielle Robotik konzipieren

In modernen Smart Factories führen Industrieroboter Hochgeschwindigkeitsmontage, präzise Schweißarbeiten und Handhabung schwerer Lasten über lange, mehrschichtige Einsätze aus. Unter diesen anspruchsvollen Belastungszyklen hängt der Erfolg einer automatisierten Produktionslinie an der Festigkeit und Zuverlässigkeit jeder einzelnen Komponente. Für Automatisierungsingenieure und Beschaffungsspezialisten ist die Wahl des richtigen Herstellers von Präzisionsbearbeitungsteilen eine Schlüsselentscheidung, die detaillierte digitale Pläne in verlässliche physische Teile verwandelt.

Bei Rejin CNC, heben wir uns unter den weltweit tätigen Herstellern von Sonderbearbeitungsteilen hervor, indem wir komplizierte Robotik-Designs in hochpräzise, produktionsreife Komponenten umsetzen. Wir verbinden fortschrittliche Multi-Achsen-Bearbeitung mit praktischem Design-for-Manufacturability-Feedback. Dieser Ansatz hilft Engineering-Teams, die strukturelle Leistung zu verbessern und die Produktionskosten bei wachsenden Stückzahlen zu kontrollieren.

Der Kern im Ingenieurwesen: Werkstoffauswahl und Konstruktionsherausforderungen in der Robotik

Die Leistung eines Industrieroboters hängt oft an seinem Gesamtgewicht, der strukturellen Steifigkeit und den Trägheitswerten. Jedes zusätzliche Gramm an einem Roboterarmgelenk erhöht das von den Motoren benötigte Drehmoment. Dieser Mehrbedarf beschleunigt die Abnutzung der Komponenten und verringert mögliche Betriebsgeschwindigkeiten. Die Konstruktion von Teilen für diese Systeme erfordert durchdachte Werkstoffwahl und Designanpassungen, um dauerhafte dynamische Lasten in realen Fabrikumgebungen zu bewältigen.

Anspruchsvolle strukturelle Anforderungen an Robotikkomponenten

Bevor die Produktion beginnt, müssen Engineering-Teams und ihre gewählten Hersteller von Industriebearbeitungsteilen die dynamischen Belastungen prüfen, denen das Teil ausgesetzt sein wird. Diese Analyse leitet die Werkstoffauswahl, um Ermüdungsprobleme im realen Einsatz zu vermeiden.

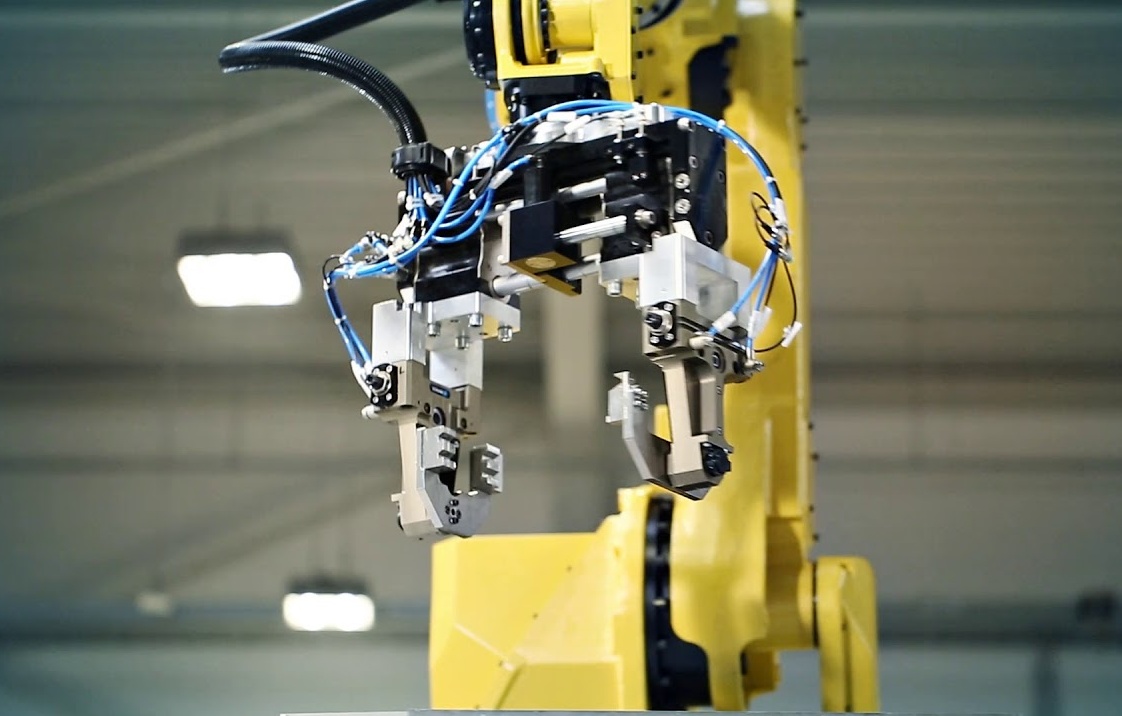

Roboterkomponenten, optimiert für Festigkeit, Schwingungskontrolle und thermische Stabilität

  • Hohes Festigkeits-zu-Gewicht-Verhältnis: Bewegliche Teile wie Roboterarmsegmente und Gelenkkupplungen müssen leicht bleiben, um Trägheitskräfte zu senken. Gleichzeitig müssen sie stark genug für Spitzenlastmomente sein. Luft- und raumfahrtgeeignetes 7075-T6-Aluminium oder hochfestes 6061-T6-Aluminium eignen sich hier oft gut. Diese Legierungen liefern solide Zugfestigkeit und können das Gewicht im Vergleich zu Baustahl um bis zu 60 % senken. In der Praxis zeigt sich dieser Unterschied deutlich, wenn Roboter wiederholte Zyklen über volle Schichten laufen.
  • Schwingungsdämpfung und Ermüdungsbeständigkeit: Robotergelenke erleben häufige Start-Stopp-Aktionen. Diese schnellen Wechsel erzeugen hochfrequente Vibrationen, die im Laufe der Zeit Mikrorisse in der Nähe struktureller Ecken verursachen können. Großzügige Übergangsrundungen mit Radien von R1,5 mm bis R3,0 mm ersetzen scharfe Innenkanten. Diese Änderung verteilt die Spannung gleichmäßiger und trägt dazu bei, die Lebensdauer des Bauteils unter Dauerbetrieb zu verlängern.
  • Thermische Stabilität und Koeffizientenabstimmung: Servomotoren erzeugen beim Laufen lokale Wärme. Diese Wärme verursacht thermische Ausdehnung in nahegelegenen Gehäusen. Erfahrene Hersteller von Robotik-Bearbeitungsteilen wählen Werkstoffe mit abgestimmten Wärmeausdehnungsraten. Sie können auch Kühlrippen direkt in Motoraufnahmegehäuse integrieren. Diese Maßnahmen verhindern Lagerversatz und halten die Gelenke über Temperaturschwankungen hinweg im Tagesbetrieb reibungslos in Betrieb.

Überwindung kritischer Bearbeitungsherausforderungen

Das Erreichen der engen Präzisionsniveaus, die die Robotik benötigt, bringt spezifische Bearbeitungsschwierigkeiten mit sich. Diese Probleme erfordern sorgfältige Prozesskontrollen in der gesamten Fertigungshalle.

  • Dünnwand-Verzugskontrolle: Viele Robotikkomponenten verwenden Wände dünner als 2,0 mm, um Gewicht zu sparen. Beim Hochgeschwindigkeitsfräsen können Schnittkräfte diese dünnen Bereiche verbiegen. Das Ergebnis können Maßungenauigkeiten oder Rattermarken auf der Oberfläche sein. Unser Team löst dies mit mehrstufigen Gleichlauffräsgängen und kundenspezifischen Spannplatten, die die dünnen Bereiche während der Bearbeitung abstützen.
  • Lagerbohrungstoleranzen im Hundertstelmillimeter-Bereich: Hochwertige CNC-Bearbeitung von Roboterarm-Gelenken erfordert Lagerbohrungen mit Toleranzen bis hinunter zu ±0,01 mm. Diese Präzision verhindert unerwünschtes radiales Spiel in der Baugruppe. Stabile Bohrstangen, kontrollierte Spindeldrehzahlen und temperaturgeregelte Werksumgebungen helfen, die Genauigkeit während der letzten Bearbeitungsgänge am Werkstück zu halten.
  • Komplexer geometrischer Zugang: Standard-Dreiachsenmaschinen haben Schwierigkeiten mit organischen Formen wie internen Fluidkanälen oder integrierten Sensoraufnahmen. Diese Features erfordern oft mehrere Aufspannungen auf einfacheren Anlagen, was Ausrichtungsfehler einführt. Spezialisierte Lieferanten von Automatisierungsteilen setzen stattdessen auf Multi-Achsen-Setups. Die 5-Achsen-CNC-Maschinen fertigen komplexe Teile in einer Operation und bewahren die Gesamtgenauigkeit.

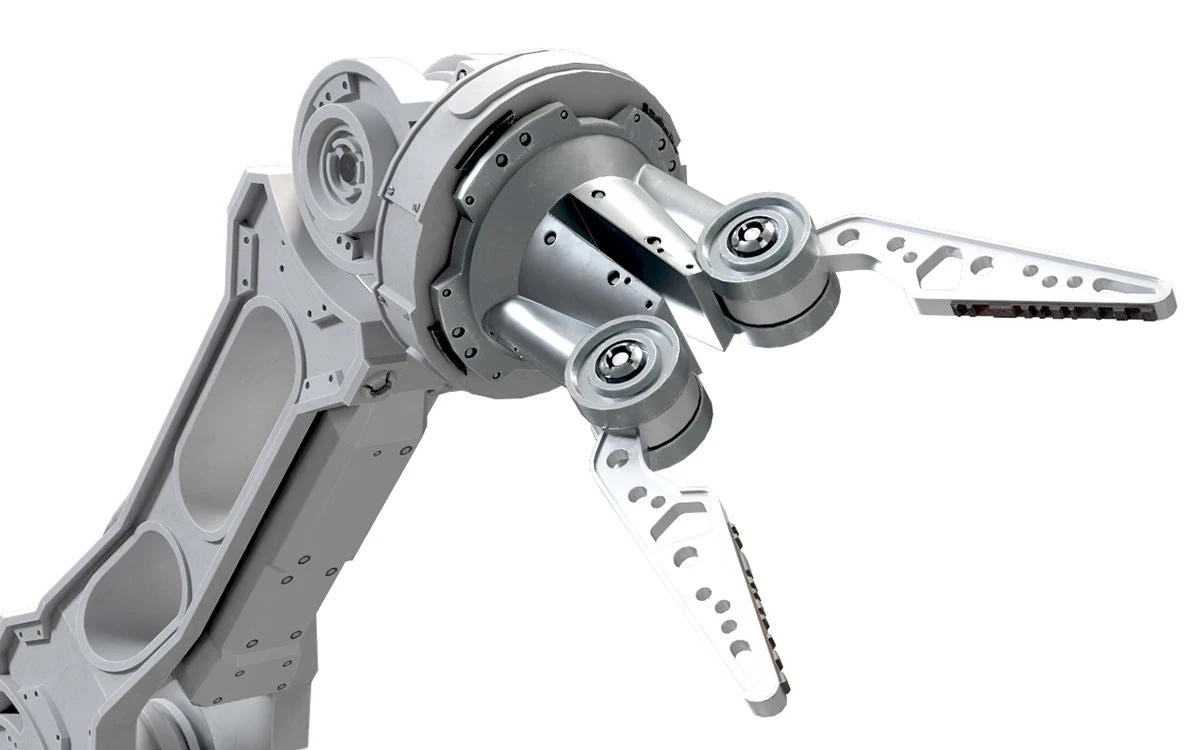

Herausforderungen der Robotik-CNC-Bearbeitung erfordern präzise Kontrolle und fortschrittliche Prozesse

Fertigungsdynamik navigieren: CNC-Bearbeitung vs. alternative Verfahren

Während ein Robotikprojekt zu größeren Stückzahlen übergeht, vergleichen Hardware-Designer Fertigungsverfahren, um die praktischste Wahl für ihre erwarteten Mengen zu finden.

Bestimmung der wirtschaftlichen und technischen Break-Even-Punkte

Entscheidungen zwischen CNC-Bearbeitung und Optionen wie Metallstanzen oder Druckguss hängen von Produktionszahlen und Konstruktionsdetails ab.

  • Entscheidungsschwelle Produktionsvolumen: Für komplexe Strukturhalterungen markiert eine Ausbringung von rund 5.000 Einheiten pro Monat oft den Wechsel von CNC-Bearbeitung zu Blechstanzen. Darunter bieten Hersteller von Kurzserien-Bearbeitungsteilen bessere Wirtschaftlichkeit, da sie teure harte Werkzeuge vermeiden. Für einfachere dünnwandige Halterungen ab 5.000 Einheiten monatlich kann Stanzen trotz längerer Werkzeugvorbereitung wirtschaftlicher werden.
  • Werkzeug- vs. Rüstkosten-Amortisation: Druckguss- und Stanzwerkzeuge erfordern große Anfangsinvestitionen, oft zwischen 8.000 und 30.000 $ oder mehr. Diese Werkzeuge brauchen zudem Wochen zur Herstellung. CNC-Bearbeitung hat im Vergleich niedrigere Rüstkosten und startet schnell aus einer digitalen CAD-Datei. Das Verfahren eignet sich für das Prototyping kundenspezifischer Roboterhalterungen, Kleinserien und die in der Automatisierung verbreiteten High-Mix-, Low-Volume-Industrieaufträge.
  • Erhalt der mechanischen Integrität: Gussmetalle enthalten manchmal innere Porosität und kleine Hohlräume. Diese Mängel können die Festigkeit von Teilen unter schweren zyklischen Lasten mindern. CNC-Bearbeitung beginnt bei massiven, stranggepressten Metallblöcken. Der Prozess erhält die ursprüngliche Kornstruktur und die mechanischen Eigenschaften der Legierung. Teile arbeiten dann über längere Zeiträume zuverlässiger in hochbelasteten Robotikanwendungen.

Rejin CNC Engineering: Fallstudien und quantifizierbarer Wert

Bei Rejin CNC messen wir Fertigungskompetenz an ausgelieferten Teilen, die sich im Feld bewähren. Erfolg entsteht aus praktischer Erfahrung, nicht allein aus aufgelisteten Fähigkeiten.

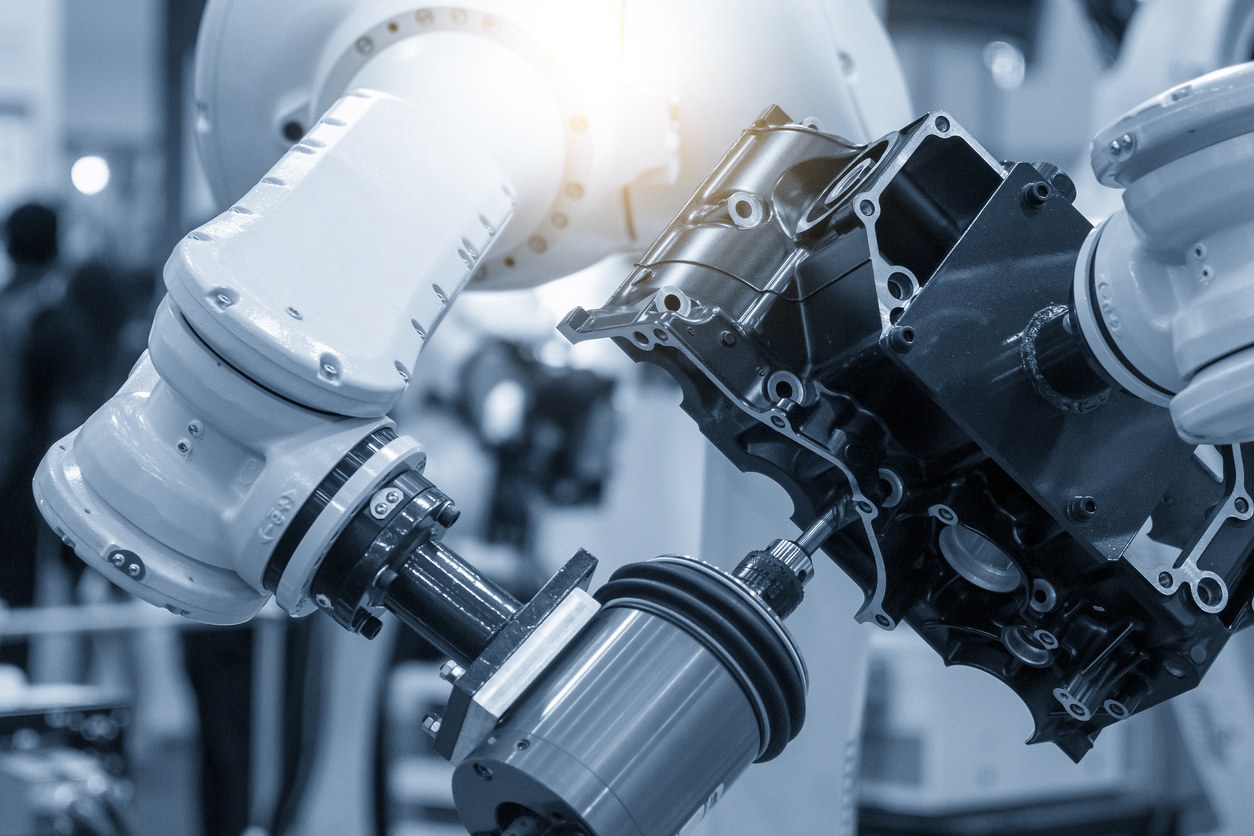

7075-Aluminium-Roboterarmgelenk mit präziser CNC-Bearbeitungsleistung

Fallstudie: Optimierung von Hochlast-Gelenkmechanismen

Wir arbeiteten mit einem Tier-1-integrierer europäischer industrieller Automatisierung an Komponenten für dessen neueste Hochlast-Roboterarmgelenke.

  • Der Kunde und die Herausforderung: Das Team wollte eine mehrachsig schwenkende Gelenkstütze verbessern. Der Erstantwurf verwendete Gussstahl, was zu viel Gewicht brachte und die Nutzlastkapazität des Arms einschränkte. Man suchte eine leichtere, hochfeste Aluminiumoption für die CNC-Bearbeitungsbaugruppe des Roboterarm-Gelenks. Das Design erforderte eine kritische Bohrungstoleranz von H7 (+0,015 mm / −0 mm) für zuverlässige Lagerfunktion.
  • Die technische Lösung: Unsere Engineering-Gruppe, als leistungsstarker Hersteller von Schwerlast-Bearbeitungsteilen, führte eine gründliche Design-for-Manufacturability-Prüfung durch. Wir schlugen den Wechsel vom Stahlguss zu einem einteiligen Teil aus luftfahrtgeeignetem 7075-T6-Aluminium vor. Mit Rejin CNC5-Achsen-Bearbeitung, fertigten wir das Gehäuse in einer Aufspannung. Dieser Ansatz beseitigt Ausrichtungsprobleme, die auftreten, wenn Teile zwischen mehreren Maschinen wandern.
  • Quantifizierbarer Umfang und Ergebnisse:
  1. Gewichtsreduktion: Die Gelenkmasse sank um 28 %, während die strukturelle Steifigkeit auf dem erforderlichen Niveau blieb.
  2. Schnelles Prototyping: Funktionsfähige Erstmuster erreichten das Labor des Kunden innerhalb von 5 Tagen zum Testen.
  3. Skalierbare Serienfertigung: Das Design ging reibungslos in monatliche Läufe von 1.200 Einheiten über. Die Maßdurchlaufquoten blieben über alle Chargen hinweg stabil bei 99,6 % oder besser.

Technische Dienstleistungen: Unser Fertigungsarsenal und Qualitätssicherung

Die Fertigung komplexer Teile für die industrielle Automatisierung erfordert qualifizierte Menschen, moderne Anlagen und konsistente Qualitätsprüfungen.

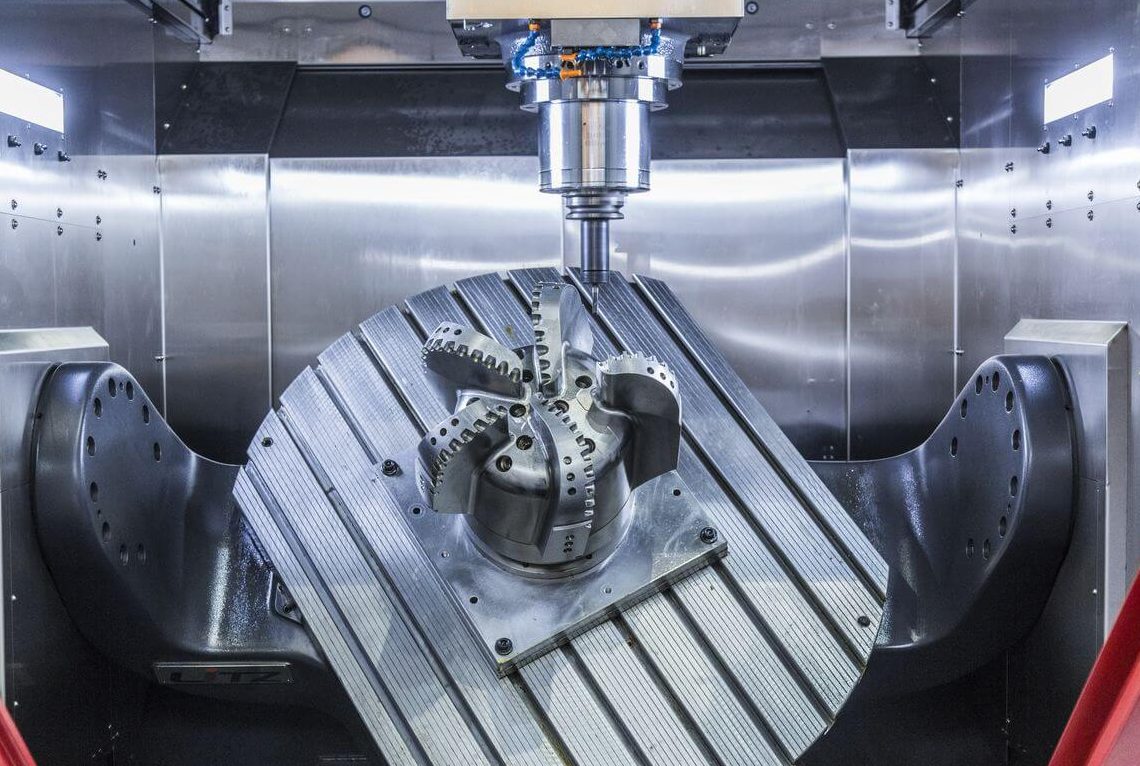

Präzisions-CNC-Bearbeitungsdienstleistungen mit strenger Qualitätsprüfung und skalierbarer Produktion

Infrastruktur, Prüfung und Skalierbarkeit

Unsere Prozesse unterstützen Kunden von der frühen Prototypphase bis zur Serienfertigung.

  • Fortschrittliche Mazak-Multi-Achsen-Flotte: Das Werk beherbergt mehr als 100 Hochleistungsanlagen. Dazu gehören Rejin CNC 5-Achsen- und 4-Achsen-CNC-Bearbeitungszentren. Die Anlagen unterstützen Toleranzen bis hinunter zu ±0,01 mm. Diese Fähigkeiten machen uns zu einem verlässlichen Partner als Hersteller von Bearbeitungsteilen und einem führenden Lieferanten von Automatisierungskomponenten für Präzisionsteile.
  • Erstmusterprüfung (FAI) und Messtechnik: Vor dem Start der Serienfertigung führen wir eine strenge Erstmusterprüfung durch. Das Qualitätsteam nutzt Koordinatenmessmaschinen, digitale Luftmessgeräte und Projektoren. Diese Werkzeuge bestätigen kritische Maße und sichern die Genauigkeit.
  • Skalierbare MOQs und Liefergeschwindigkeit: Serienläufe passen sich verschiedenen Projektphasen an. Mindestbestellmengen beginnen bei 10 bis 50 Stück für kundenspezifische Roboterhalterungen und Prototypen. Die Kapazität erreicht bei Bedarf 20.000 bearbeitete Teile pro Monat.

Mit Rejin CNC für leistungsstarke Robotikfertigung partnerschaftlich arbeiten

Die industrielle Automatisierung verlangt belastbare, präzise Engineering-Lösungen. Die Zusammenarbeit mit erfahrenen Herstellern von Präzisionsbearbeitungsteilen wie Rejin CNC garantiert, dass kundenspezifische Roboterhalterungen, Gelenkgehäuse und Strukturgestänge exakte Toleranzen einhalten. Das Ergebnis sind zuverlässigere und effizientere Robotersysteme im Tagesbetrieb.

Bereit, mit Ihrem nächsten Robotikprojekt voranzukommen?

  • E-Mail: info@rejincnc.com
  • Phone:+86 18362358467

FAQ

F: Warum wird 5-Achsen-CNC-Bearbeitung gegenüber 3-Achsen-Bearbeitung für Komponenten von Roboterarmgelenken bevorzugt?

A: 5-Achsen-Bearbeitung erlaubt es dem Werkzeug, das Werkstück aus vielen Winkeln in einer Aufspannung zu erreichen. Das reduziert Positionierfehler, die beim Umspannen auf 3-Achsen-Maschinen entstehen. Die Ein-Aufspannungs-Methode erhält die Fluchtung für komplexe CNC-Bearbeitung von Roboterarm-Gelenken bei Lagerbohrungen und Montageflächen.

F: Was ist die typische Oberflächenrauheitsanforderung (Ra) für dynamische Robotergelenke, und wie wird sie erreicht?

A: Dynamische Gelenke benötigen meist eine Oberflächenrauheit von Ra 0,8 µm oder glatter. Diese Oberfläche senkt Reibung und Verschleiß an Dichtungen. Als führende Hersteller von Metallbearbeitungsteilen erreichen wir dieses Niveau durch sorgfältige Feindreh- oder Fräsoperationen. Nachfolgeprozesse wie Glaskugelstrahlen und kontrolliertes Eloxieren vervollständigen die Oberfläche.

F: Wie stellt Rejin CNC die Maßhaltigkeit über einen Serienlauf mit hohen Stückzahlen an Robotikteilen sicher?

A: Wir beginnen mit der Erstmusterprüfung und fahren fort mit regelmäßigen Prozessprüfungen mit kalibrierten Messmitteln. Temperaturgeregelte Bearbeitungszentren begrenzen thermische Ausdehnung. Diese Maßnahmen halten die Toleranzen über ausgedehnte Serienläufe stabil.

F: Können Sie spezielle Hochtemperaturlegierungen oder Ingenieurkunststoffe für Robotikkomponenten bearbeiten?

A: Ja. Neben Luft- und Raumfahrtaluminium arbeiten wir mit Edelstählen, Titanlegierungen und Ingenieurkunststoffen wie PEEK und Delrin. Diese Werkstoffe eignen sich für leichte, reibungsarme oder chemisch beständige Anforderungen in Robotikanwendungen.
